商品名称:低功耗蓝牙模块
产品资料下载地址:http://www.usr.cn/Product/150.html |

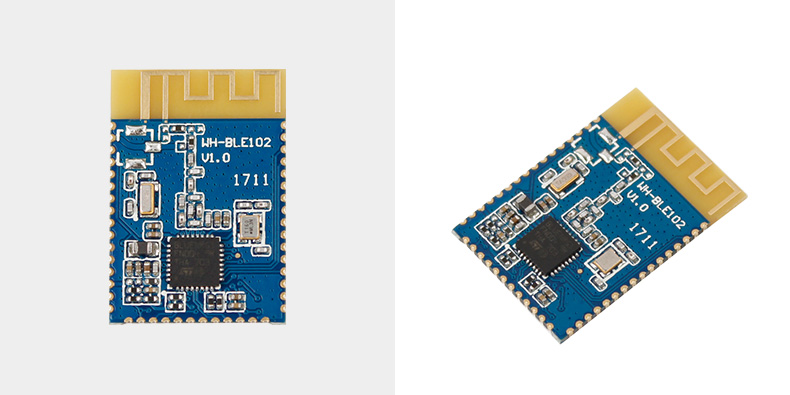

WH-BLE102是一款多功能、工业级、低功耗蓝牙模块。
与蓝牙模块USR-BLE100封装引脚兼容
BLE102与BLE100的软硬件基本兼容,绝大多数情况下可实现无缝平滑切换,详情请参考说明资料
TTL串口与蓝牙数据透明传输
USR-BLE102是一款支持蓝牙v4.2 BLE协议(并且向下兼容V4.0/4.1)的低功耗ble模块,
通过该模块可以使传统的串口设备或者MCU控制的设备进行无线的数据传输。
该蓝牙模块主从一体(默认从模式),可以使用一主一从的方式进行数据透传。
200uA低功耗广播模式,500nA休眠模式,3mA待机功耗,支持低功耗多种唤醒方式。
低功耗广播模式下用CR2477纽扣电池使用寿命达2年之久。
在没有遮挡及最大发射功率+8dBm的情况下,两模块对传距离可达100米!(实测能达到100米!)
模块与其他蓝牙设备传输,由于受限于对方的传输距离,通讯距离会大受影响。
符合工业级标准,能够适应各种恶劣环境,工作温度范围达到:-40~85℃。
内置PC1加密算法,支持对数据加密传输,保证数据安全!
支持TTL串口和蓝牙两种配置方式。
广播模式支持对附近的设备一对多广播发送数据。
广播模式下支持iBeacon功能,广泛应用在:室内定位、近场信息推送、身份识别、微信摇一摇、蓝牙防丢器等。
支持1.7V~3.6V单电源供电,即使电池电压衰减到2V也可以继续使用!
模块有配套的蓝牙评估板,以及Android和IOS的蓝牙调试助手,为方便用户学习开发,开放android和IOS蓝牙调试助手的源代码!(点击申请蓝牙调试助手源代码)
应用到智能家居室内控制,或工业上无线控制!
适用于近距离数据采集应用,如:无线抄表、无线遥测、状态采集等。
适用于室内定位、井下定位等。
井下应用举例:利用蓝牙发送报警、操作等信息,并实时查看井下位置。
手持POS系统应用
利用蓝牙将手持机扫描信息、POS机刷卡信息、手机提交的信息无线传输给终端。
分类 | 项目 | 指标 |
无线参数 | 无线标准 | 802.15.1 |
蓝牙规范 | V4.2 | |
频率范围 | 2.402GHz-2.480GHz | |
发射功率 | -14dBm至+8dBm | |
用户可通过AT指令配置 | ||
接收灵敏度 | -85dBm | |
天线选项 | 外置:I-PEX连接器 | |
内置:板载天线 | ||
硬件参数 | 数据接口 | UART:1200bps -921600bps |
工作电压 | 1.7V~3.6V | |
工作电流 | 500nA~10mA | |
工作温度 | -40℃- 85℃ | |
存储温度 | -40℃-85℃ | |
尺寸 | 18.2×26.7×3(mm) | |
软件参数 | 设备类型 | 主设备/从设备 |
安全机制 | 128位AES引擎 | |
数据加密 | PC1加密 | |
工作模式 | 主设备模式,从设备模式,广播模式,Mesh组网 | |
设置命令 | AT+命令结构 | |
用户配置 | 串口AT命令,透传AT指令 | |
客户应用软件 | 支持客户定制应用软件 |
