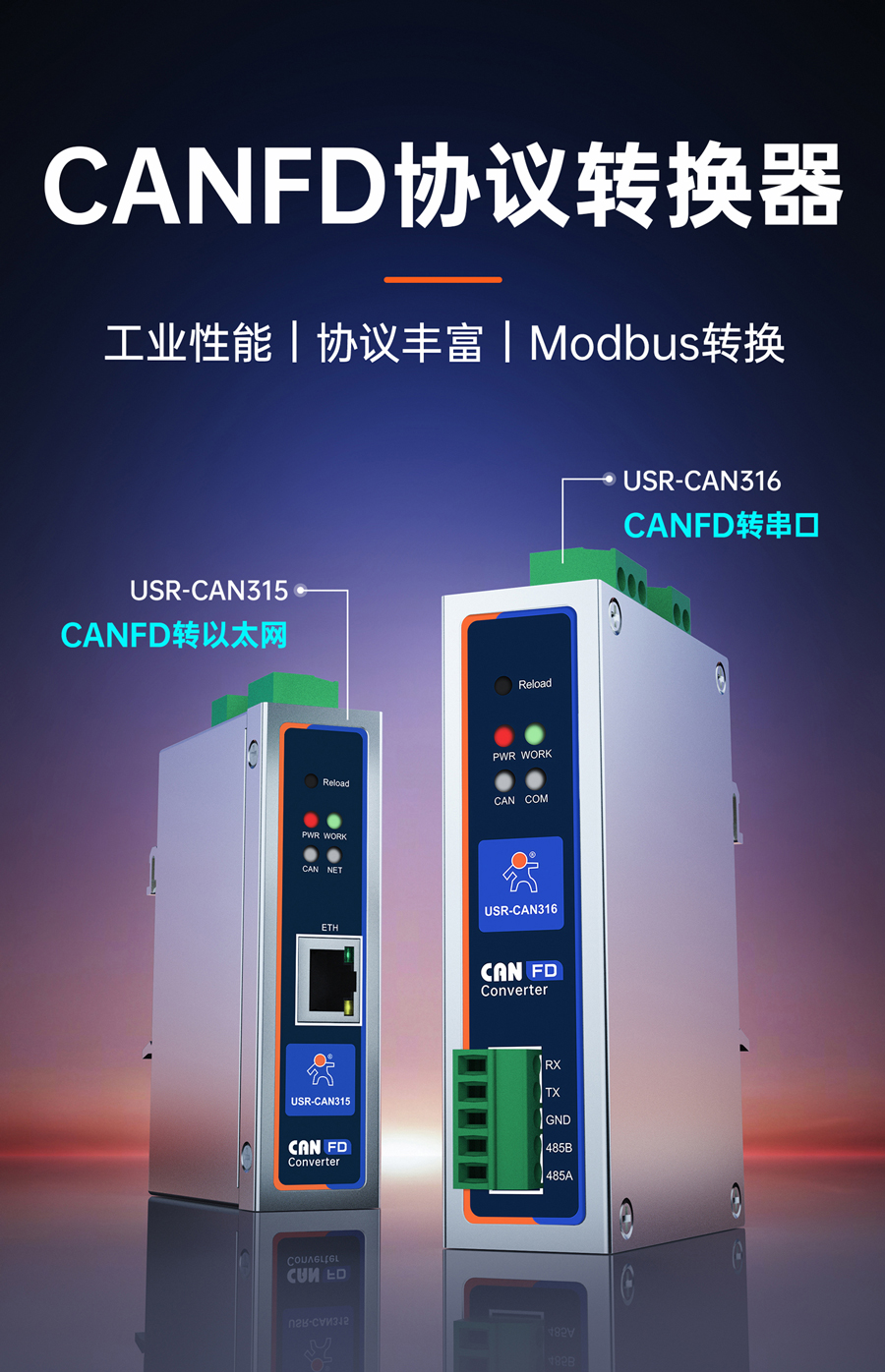

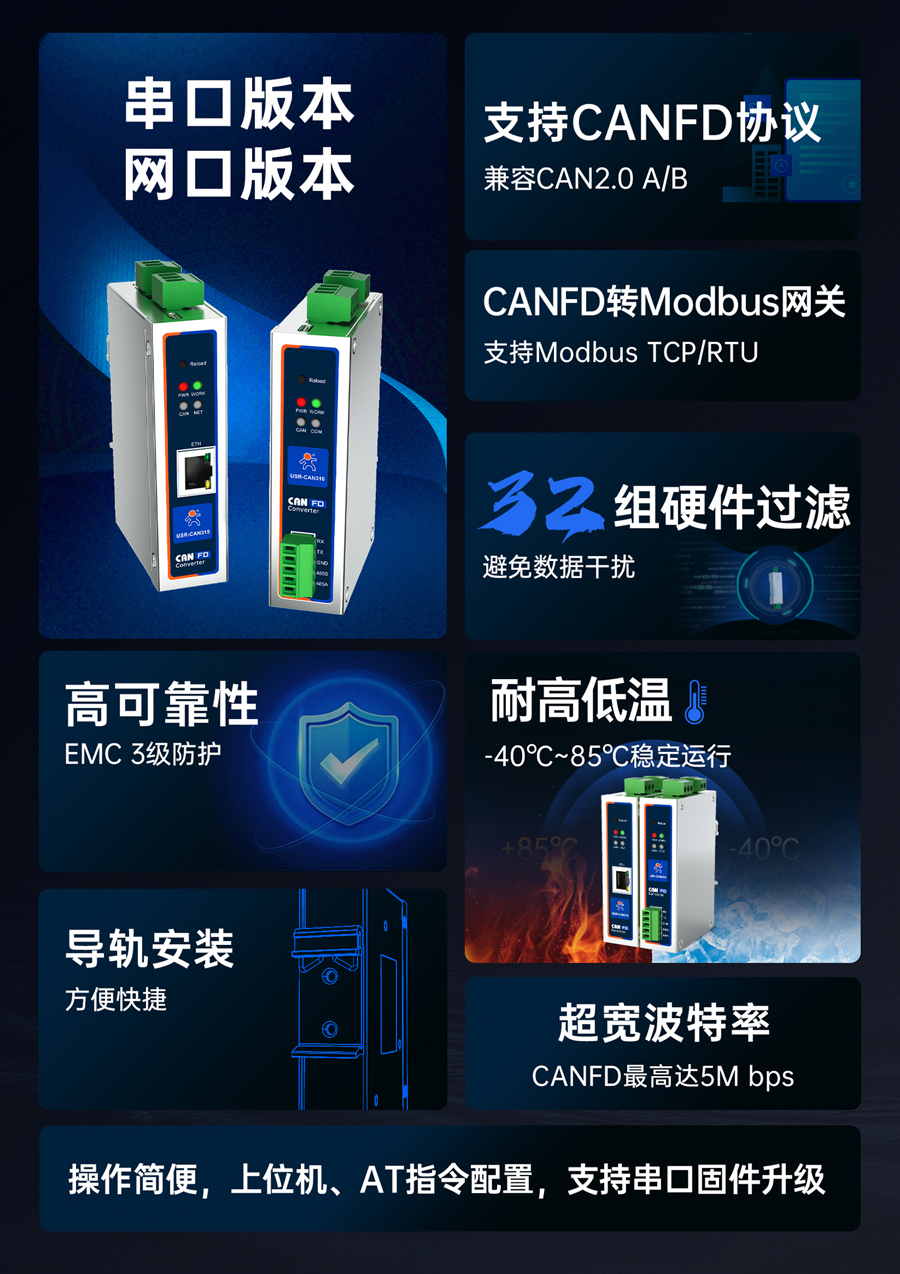

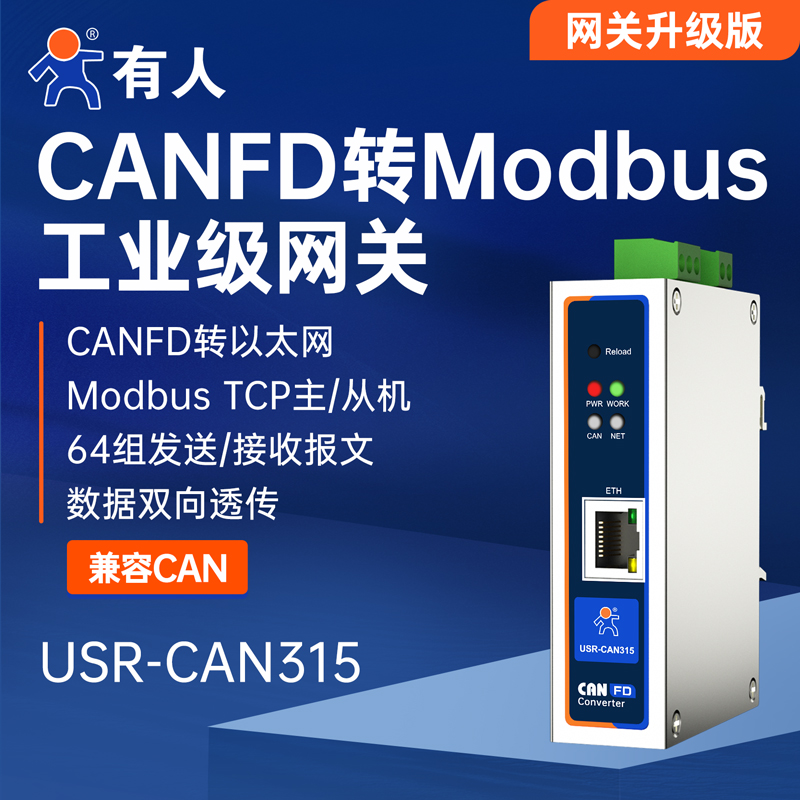

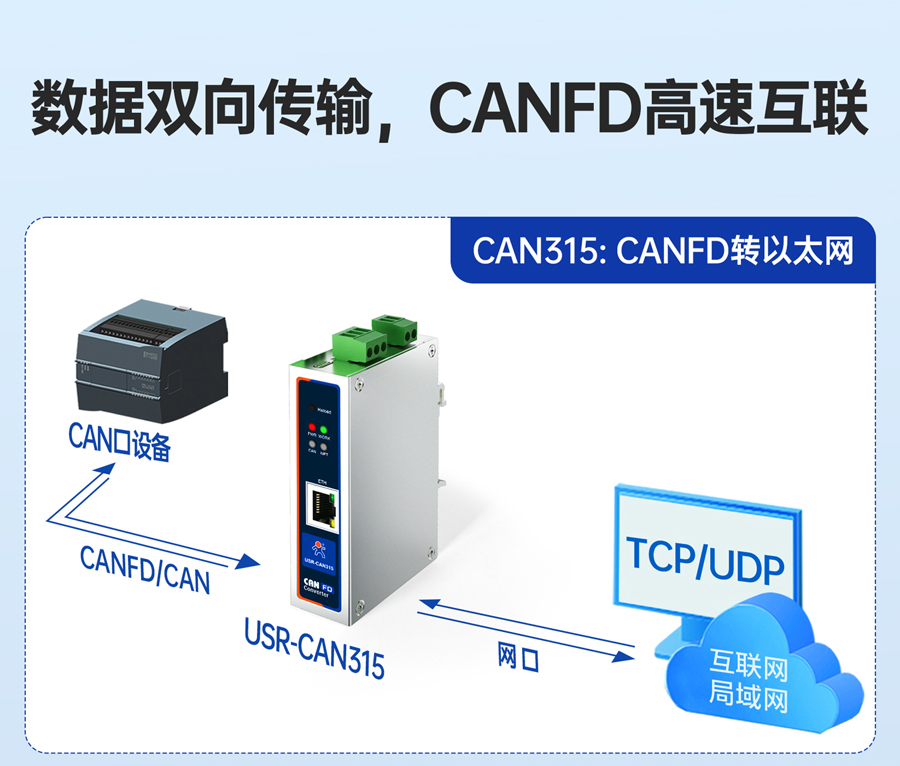

商品名称：CANFD协议转换器
|
分类 | 参数 | 数值 |
基本参数 | 工作电压 | DC9～36 V，推荐使用12V 1A |

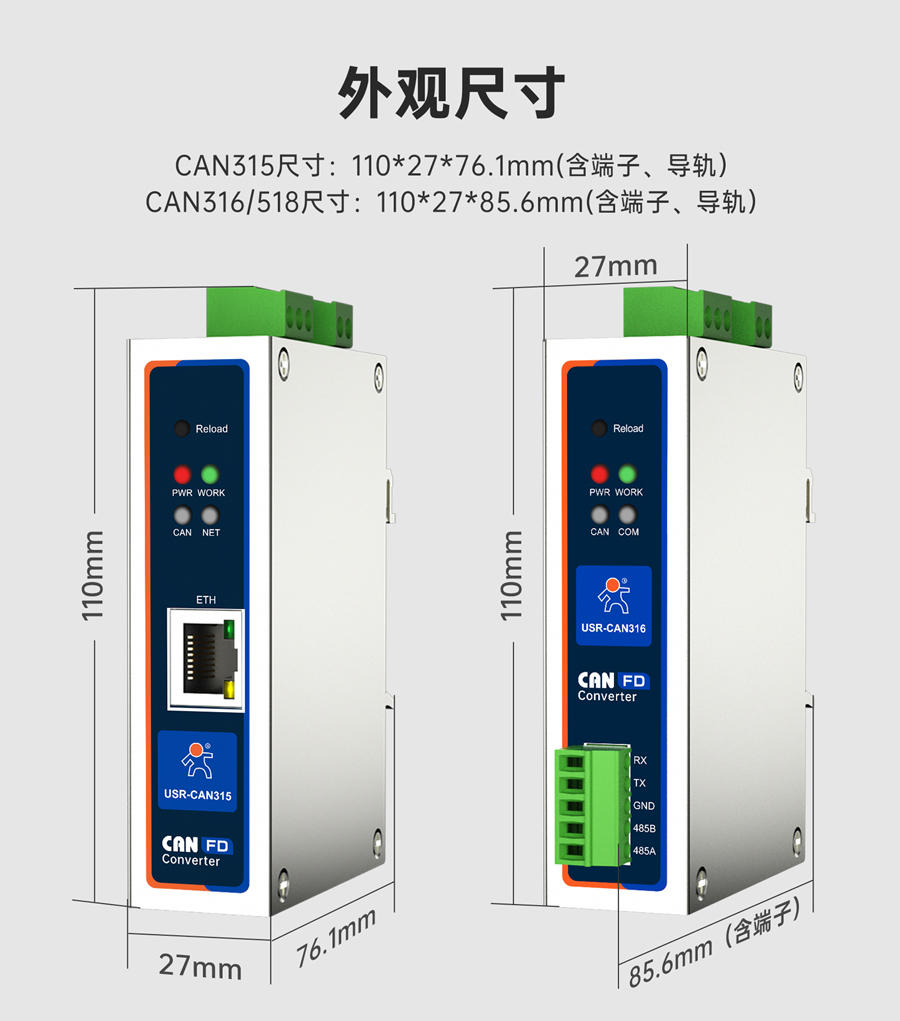

尺寸 | CAN315：110*27*76.1mm CAN316/518：110*27*85.6mm | |
安装方式 | 导轨式安装 | |
Reload按键 | 长按可恢复出厂设置 | |
指示灯 | CAN315/518：POWER、WORK、NET、CAN CAN316：POWER、WORK、COM、CAN | |
接口参数 | CAN口规格 | 1路CAN口，支持CANFD，兼容CAN 2.0A/2.0B |

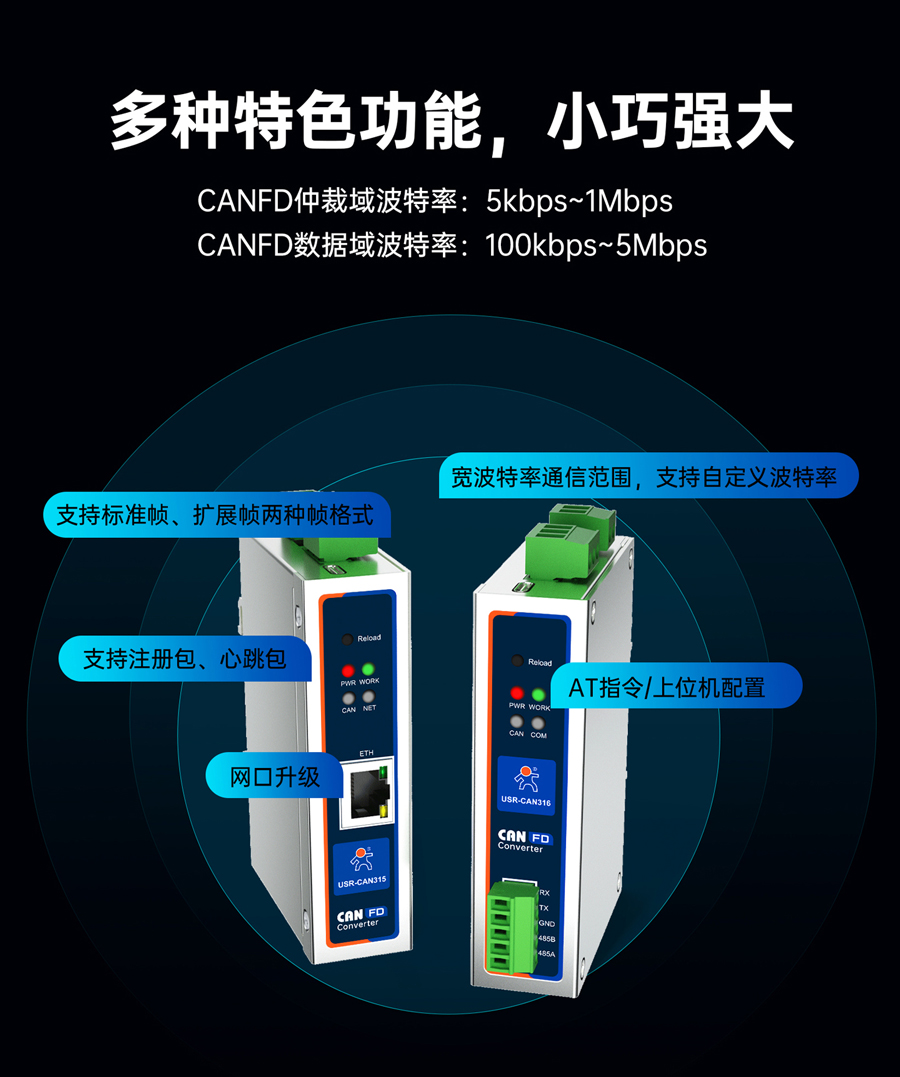

CAN口波特率 | 仲裁域波特率：5K~1Mbps；数据域波特率100K~5Mbps | |

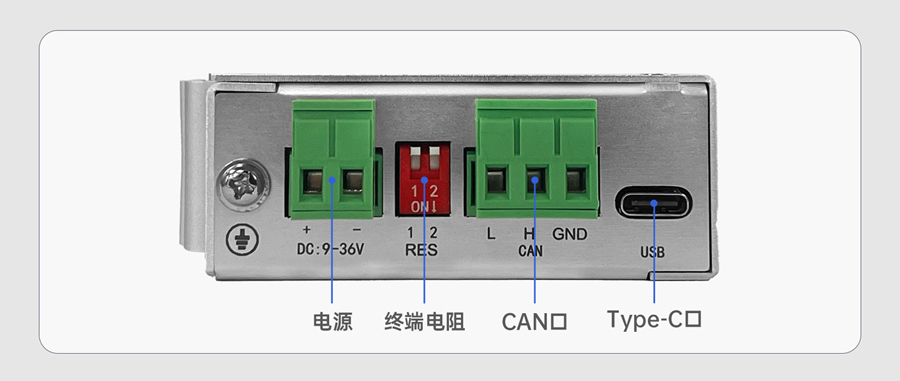

终端电阻 | 内置2个CAN总线120Ω终端电阻。 通过拨码控制电阻接入，拨任意一位拨码到ON，并联一个120Ω电阻。 两位拨码都到ON，并联两个120欧姆电阻 | |
网口规格 | RJ45、10/100Mbps、交叉直连自适应 | |

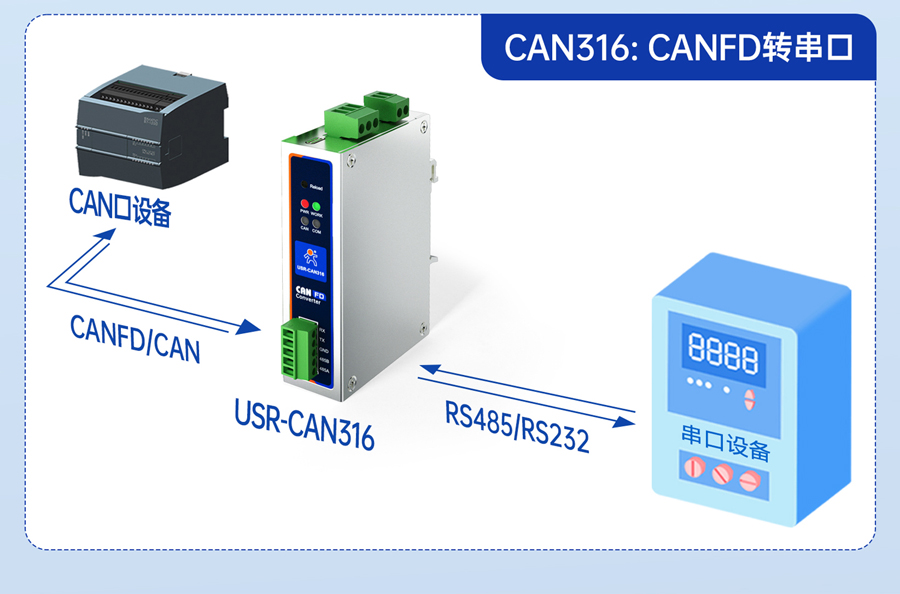

串口规格 | 支持一路RS485或RS232接入 | |
工作环境 | 工作温度 | -40~85℃ |
储存温度 | -40~105℃ | |
工作湿度 | 5%～95% RH(无凝露) | |
存储湿度 | 5%～95% RH(无凝露) | |
软件功能 | 网络协议 | TCP server、TCP client、UDP server、UDP client |

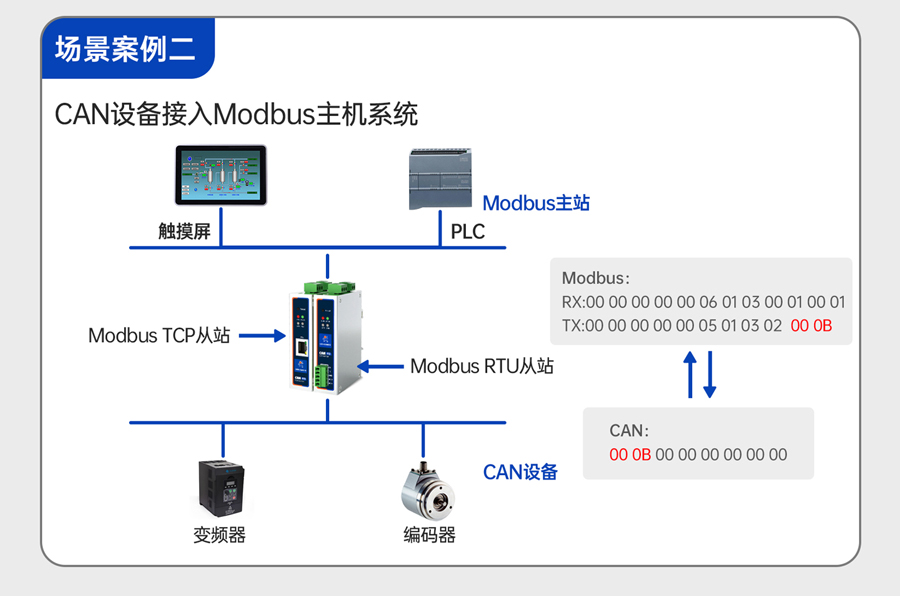

Modbus网关 | CAN(FD) 转ModbusTCP（主/从） CAN(FD) 转ModbusRTU（主/从） | |
发送报文 | 支持64条发送报文 | |
接收报文 | 支持64条接收报文 | |

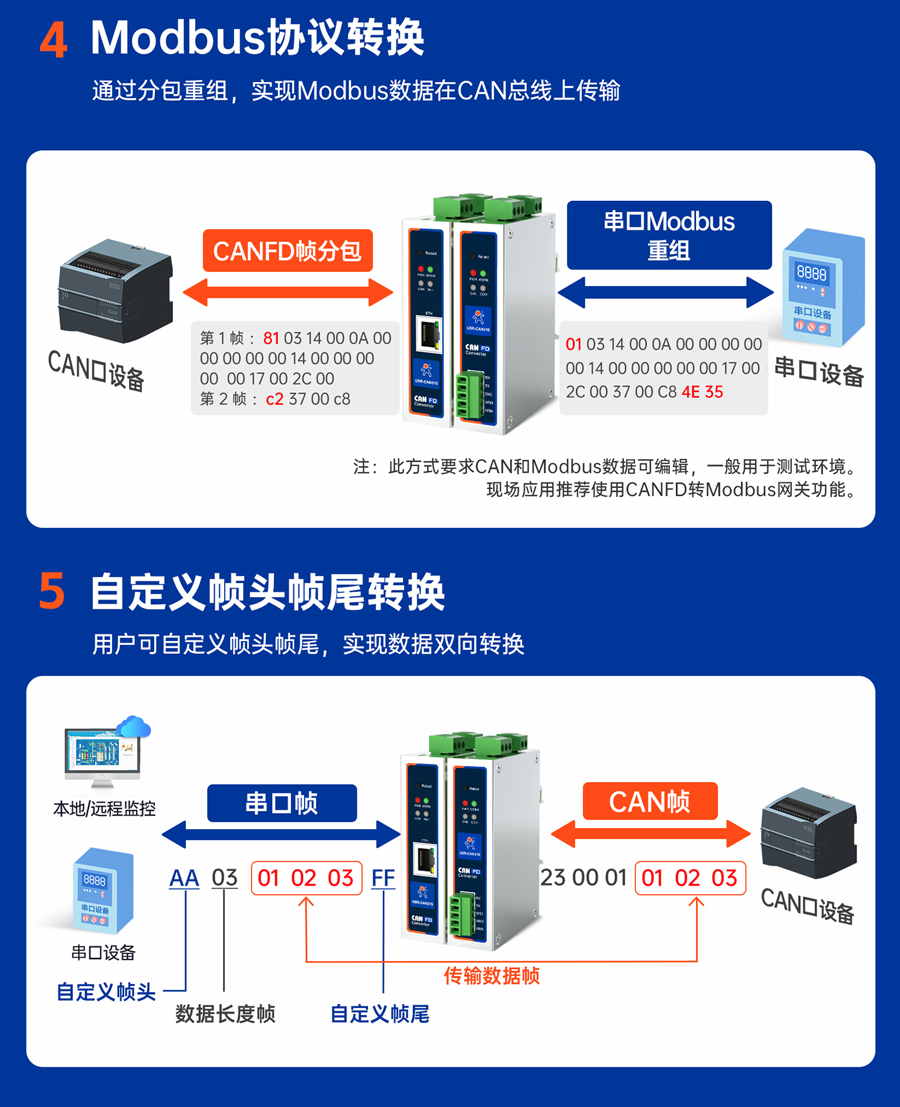

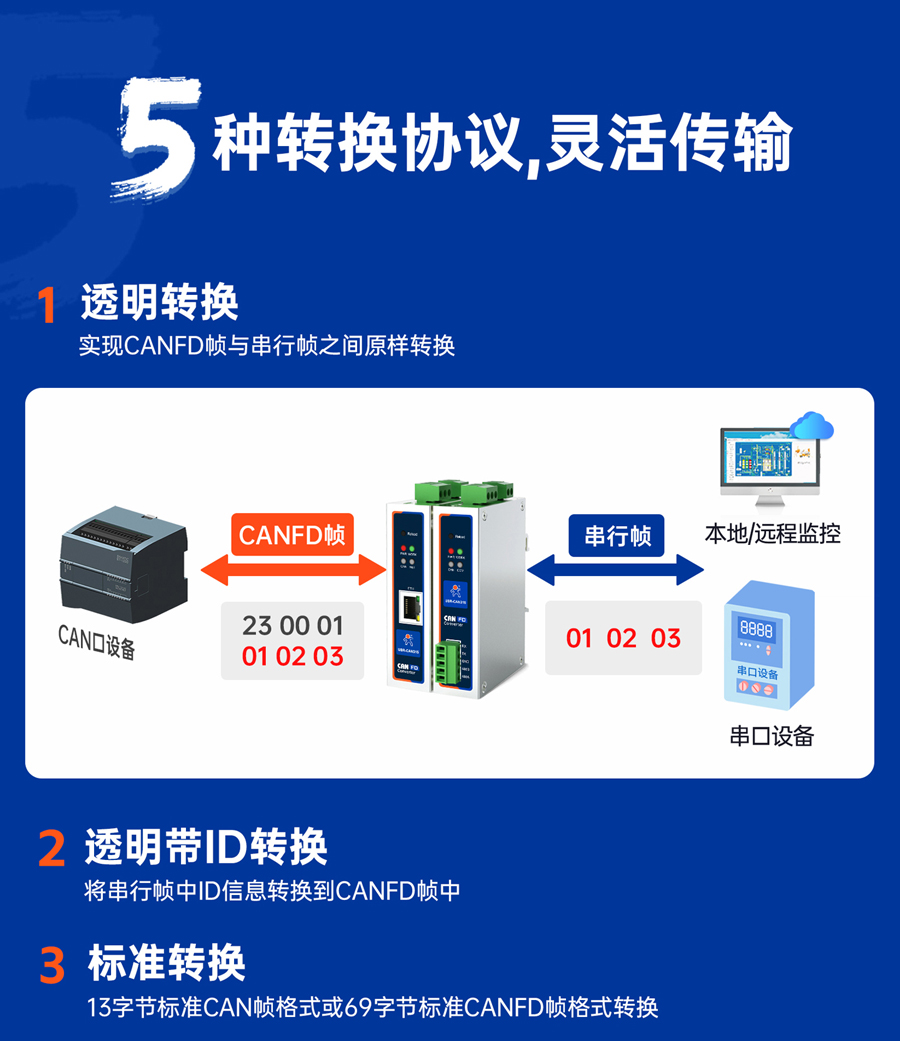

转换模式 | 透明转换、透明带ID转换、标准转换、modbus转换、自定义帧头帧尾转换 | |
CAN ID | 支持标准帧、扩展帧 | |

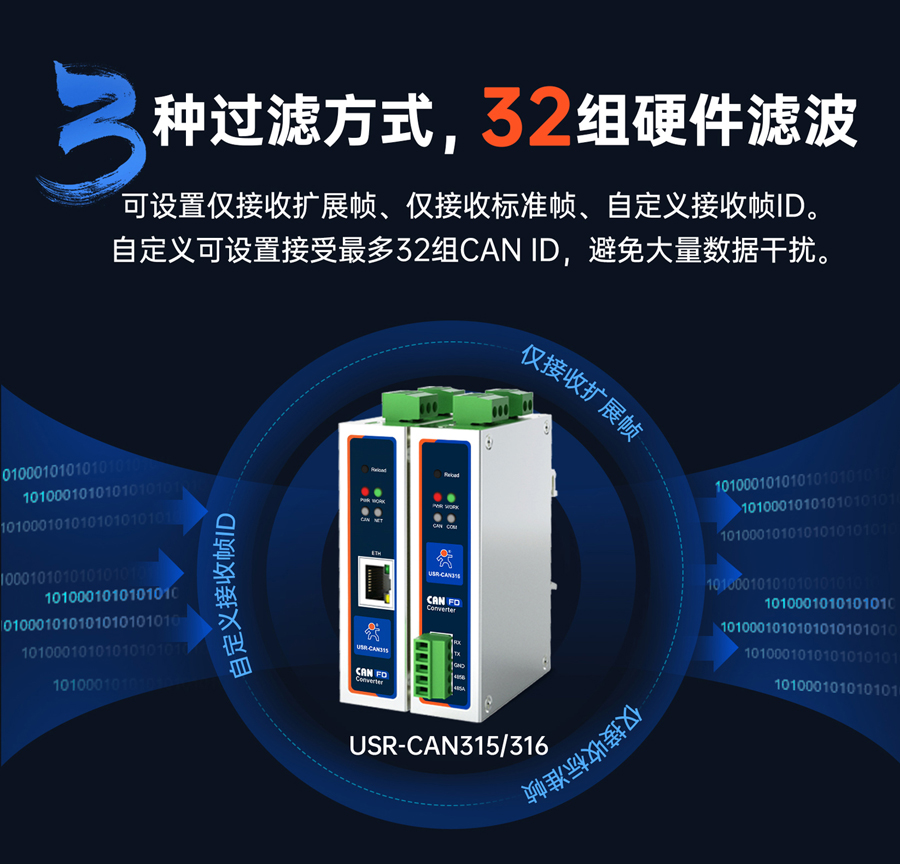

帧ID过滤 | 支持仅标准帧、仅远程帧、自定义输入帧ID（最多32组） | |
打包帧数时间 | 支持自定义打包帧数、自定义打包时间 | |
转换方向 | 支持双向转换、仅网口转CAN、仅CAN转网口 | |
固件升级 | 支持上位机进行固件升级 | |
参数配置 | AT指令、上位机软件配置 | |
其他功能 | 支持心跳包；注册包；正常、回环、只听工作模式（仅CAN315） | |

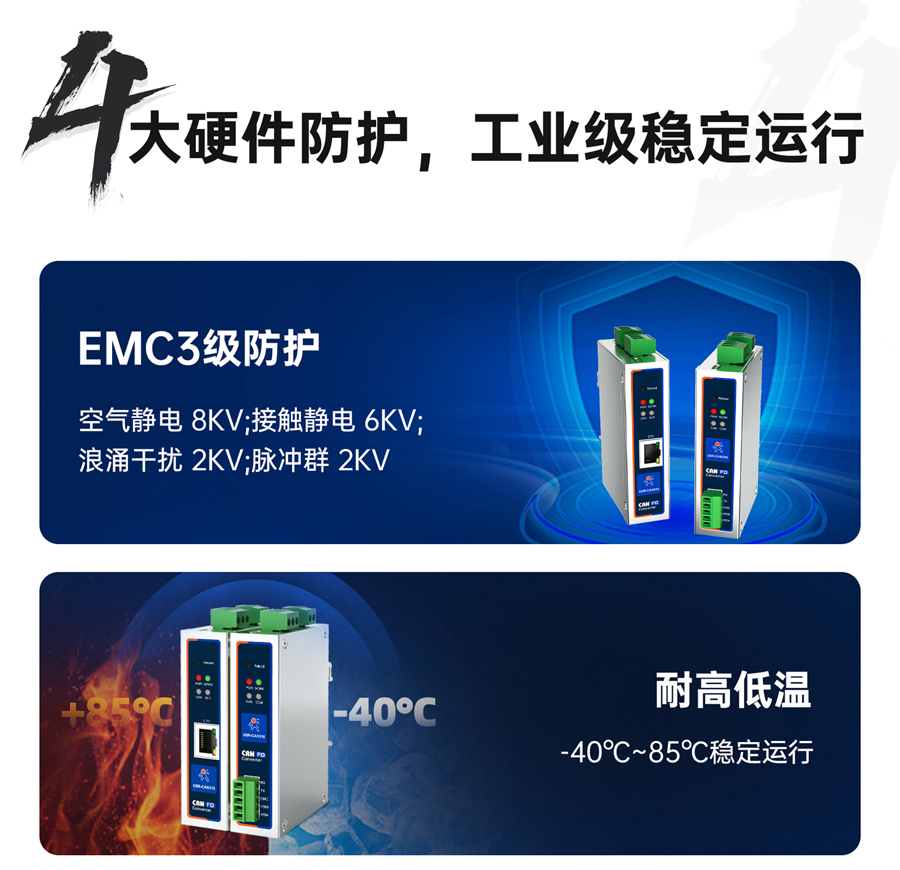

防护参数 | 静电 | GB/T 17626.2-2018，Level 3，class B：空气放电8KV；接触放电6KV |
浪涌 | GB/T 17626.5-2019，Level 3，class B： 电源回路差模1KV，共模2KV；CAN回路共模2KV；串口回路共模2KV；网口回路共模2KV | |
脉冲群 | GB/T 17626.4-2018，Level 3，class B： 电源回路2KV；RS485/RS232回路1KV；CAN回路1KV；网口回路1KV | |

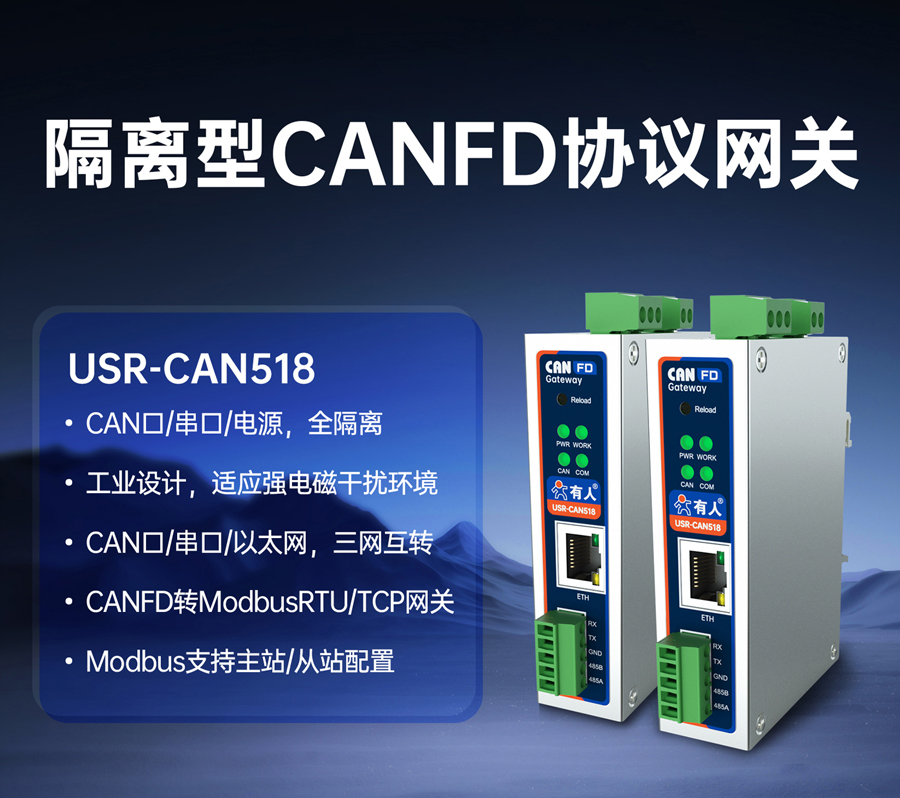

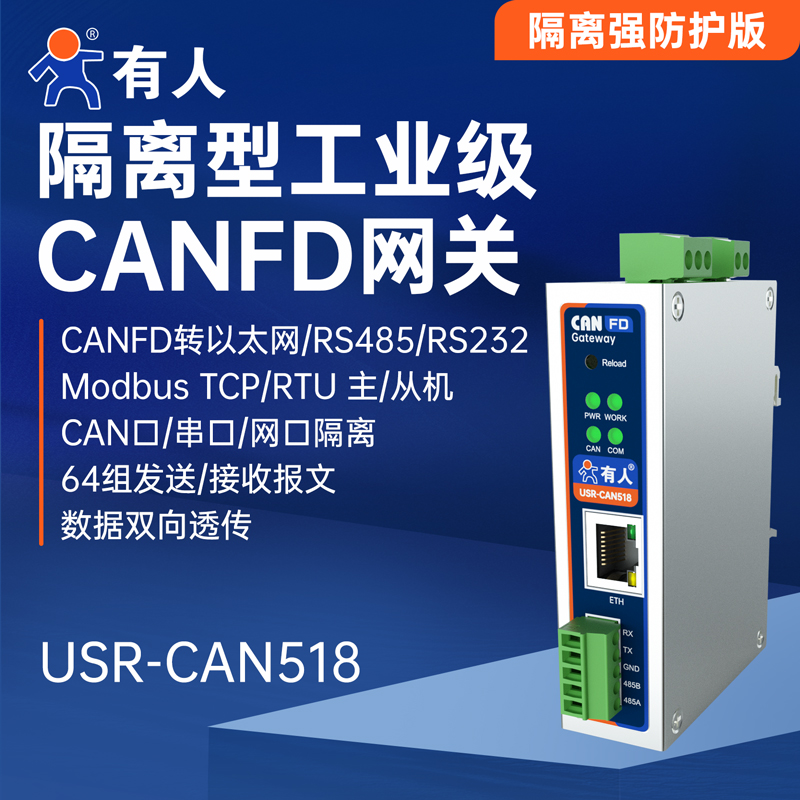

隔离（CAN518） | 电源、CAN口、串口、网口均隔离 |
