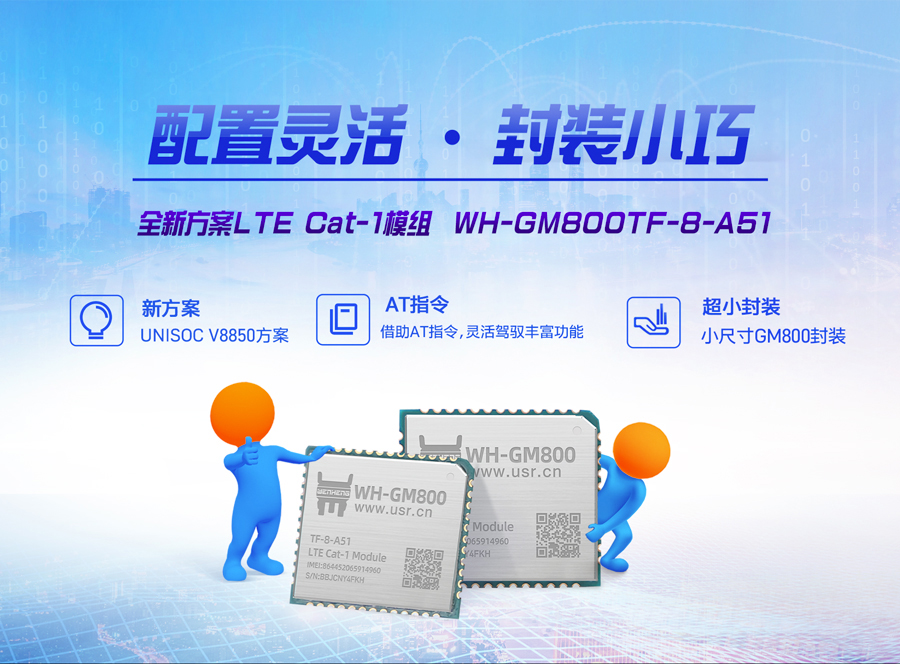

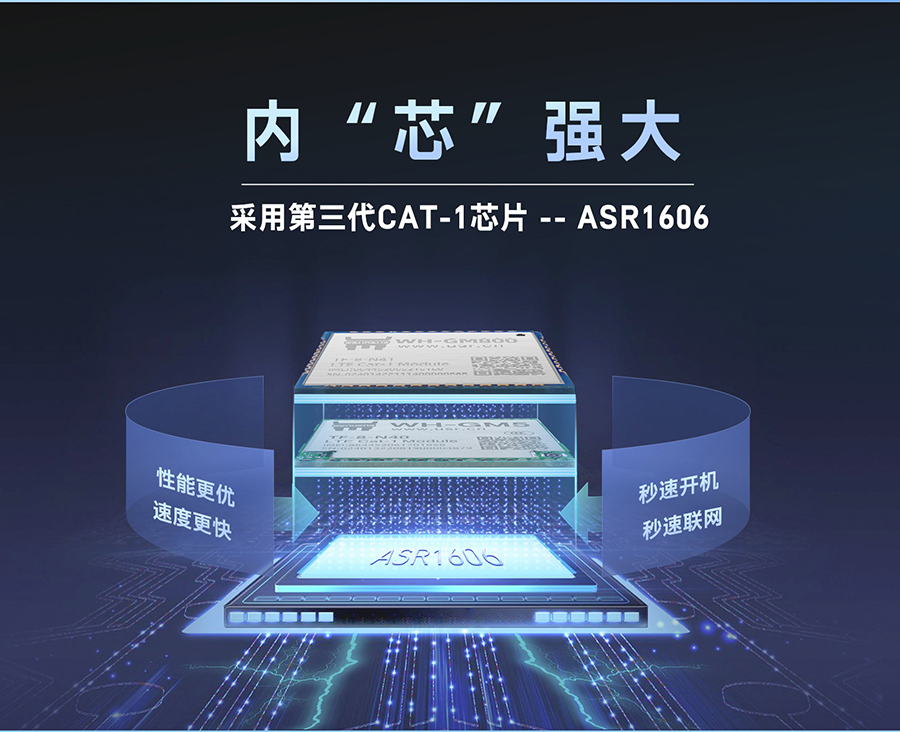

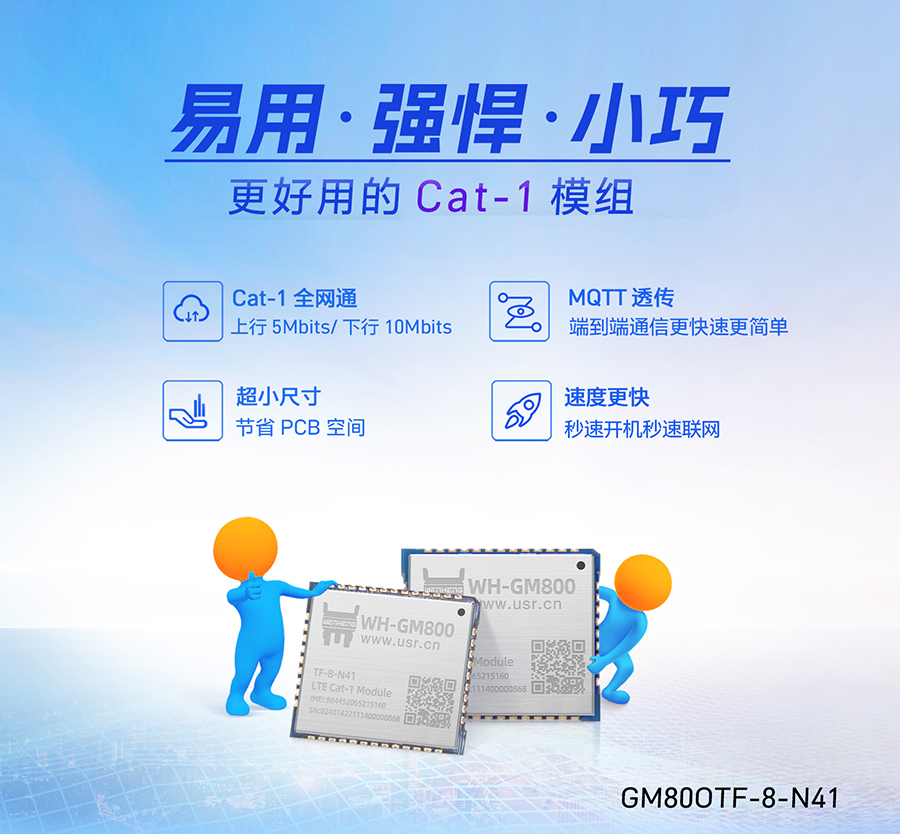

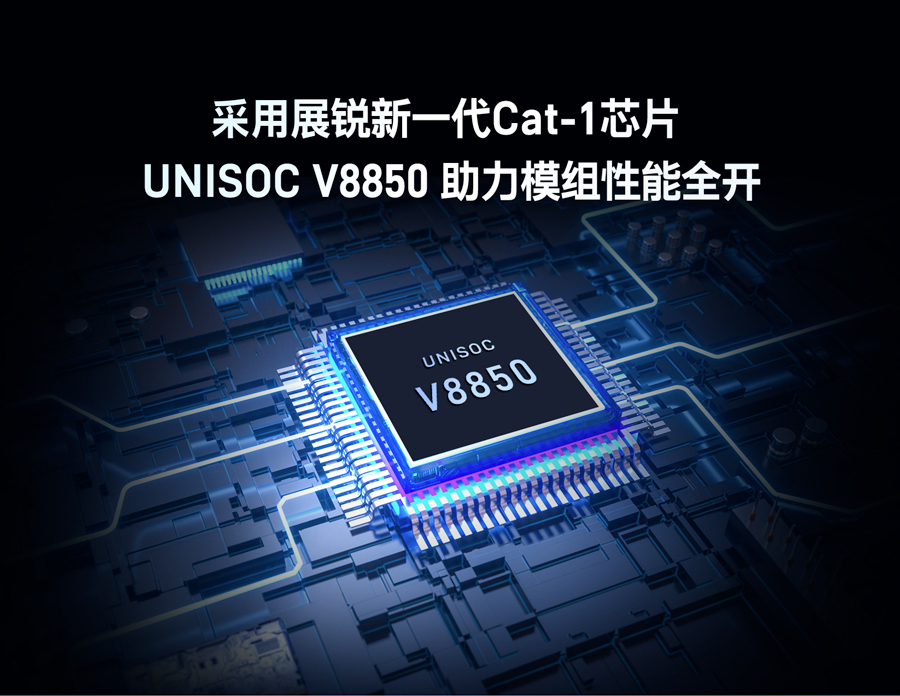

ASR 1606/ 8850方案 Cat1模块

ASR 1606 /8850方案自选 | 超小尺寸 | AT指令 | DTU透传版本

  • 促销价:
  • 原价:
  • 28.00 手机购买更方便

累计评价

0

累计销量

37

  • 配  送:
  • 型  号:
  • WH-GM800
  • 数  量:
  • - +
    库存:768

相关文章查看更多

商品名称:ASR 1606/ 8850方案 Cat1模块

  • 货号:WH-GM800










参数

描述

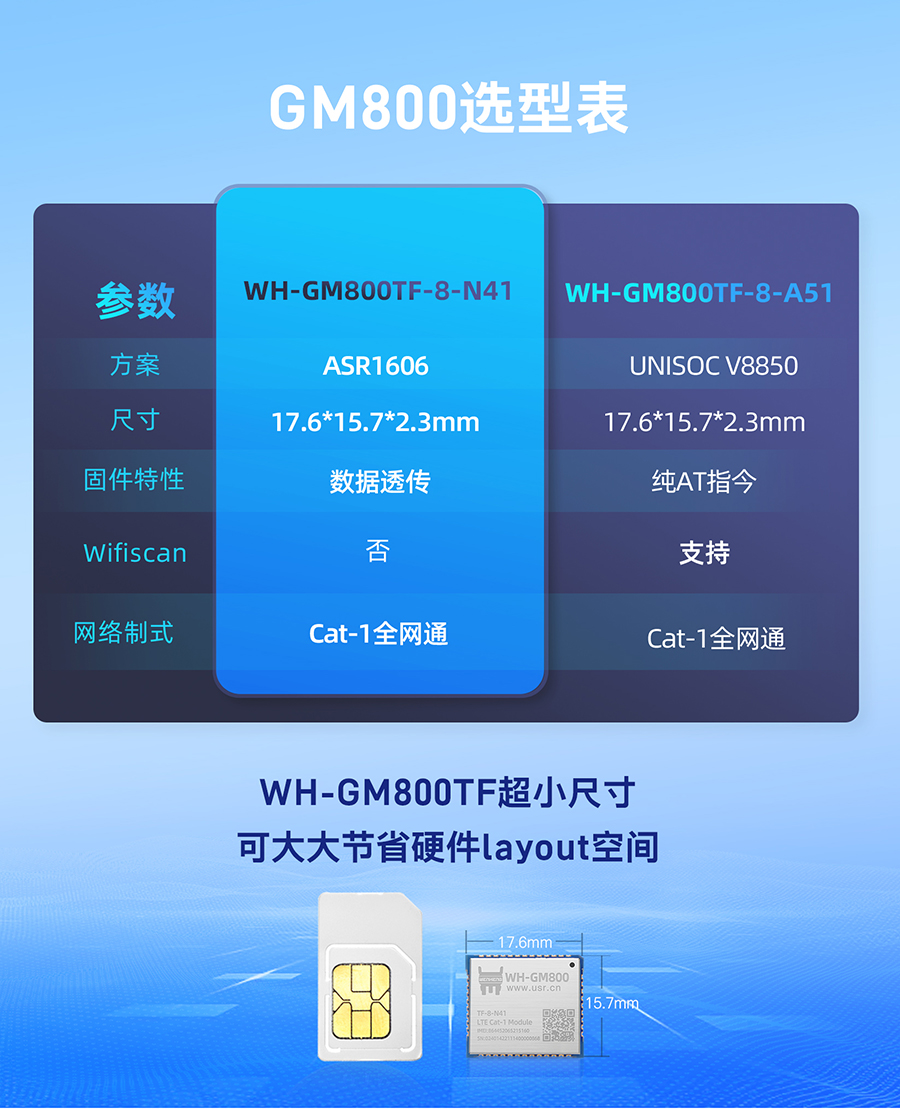

                    产品名称

                    WH-GM800TF-8-N41

                    支持移动 LTE Cat-1

                    支持联通 LTE Cat-1

                    支持电信 LTE Cat-1

                    WH-GM800TF-8-A51

                    硬件接口

                    封装形式

                    WH-GM800TF-8-N41

                    LCC +LGA

                    WH-GM800TF-8-A51

                    LCC+LGA

                    电源

                    供电范围 3.4V~4.2V ,推荐值 3.8V

                    状态指示脚

                    模块状态指示引脚

                    SIM/USIM 卡

                    标准 6 PIN SIM 卡接口,3V/1.8V SIM 卡

                    USB 协议

                    USB 2.0 High speed

                    UART接口

                    通信串口:用于AT指令和数据传输。支持波特率1200~921600.

                    调试串口:用于log打印,波特率为115200.

                    WIFI/GPS接口

                    WH-GM800TF-8-A51支持WIFIcsan

                    RF

                    LTE天线接口*1    WIFIscan*1(A51支持)

                    外形尺寸

                    尺寸(毫米)

                    15.8mm×17.7mm×2.4mm(LCC+LGA)

                    重量 (克)

                    < 4.2g

                    温度范围

                    正常工作温度

                    -35℃~ +75℃

                    扩展工作温度

                    -40℃~ +85℃

                    存储温度

                    -40℃~ +90℃

                    湿度范围

                    工作湿度

                    5%~95%

                    技术规范

                    TD-LTE

                    3GPP Release 13 CAT1下行7.5 Mbps,上行1 Mbps

                    FDD-LTE

                    3GPP Release 13 CAT1下行10 Mbps,上行5 Mbps

                    GSM(GM800TF不支持)

                    GPRS Class12下行速率 384 kbps 上行速率128 kbps

                    频段

                    TD-LTE

                    Band34/38/39/40/41

                    FDD-LTE

                    Band 1/3/5/8

                    GSM(GM5TF不支持)

                    Band 3/8

                    功率等级

                    TD-LTE

                    Band34/38/39/40/41

                    +23 dBm(Power class 3)

                    FDD-LTE

                    Band 1/3/5/8

                    +23 dBm(Power class 3)

                    GSM Band 8(GM800TF不支持)

                    N/A

                    GSM Band 3(GM800TF不支持)

                    N/A

                    最大接收灵敏度

                    Band 1&10M

                    -99 dBm

                    Band 3&10M

                    -99 dBm

                    Band 5&10M

                    -100 dBm

                    Band 8&10M

                    -99 dBm

                    Band34&10M

                    -99 dBm

                    Band 38&10M

                    -98 dBm

                    Band 39&10M

                    -100 dBm

                    Band 40&10M

                    -100 dBm

                    Band 41&10M

                    -100 dBm

                    GSM Band 8&10M

                    N/A

                    GSM Band 3&10M

                    N/A

                    模块持续数据发送

                    平均功耗@3.8V

                    (强开最大射频功率)

                    Band 1

                    621 mA

                    Band 3

                    627 mA

                    Band 5

                    545 mA

                    Band 8

                    538 mA

                    Band41

                    302mA

                    Band 38

                    320 mA

                    Band 39

                    330 mA

                    Band 40

                    320 mA

                    Band 41

                    330 mA

                    GSM Band 8(GM800TF不支持)

                    N/A

                    GSM Band 3(GM800TF不支持)

                    N/A

                    软件功能

                    WH-GM800TF-8-N41

                    工作模式

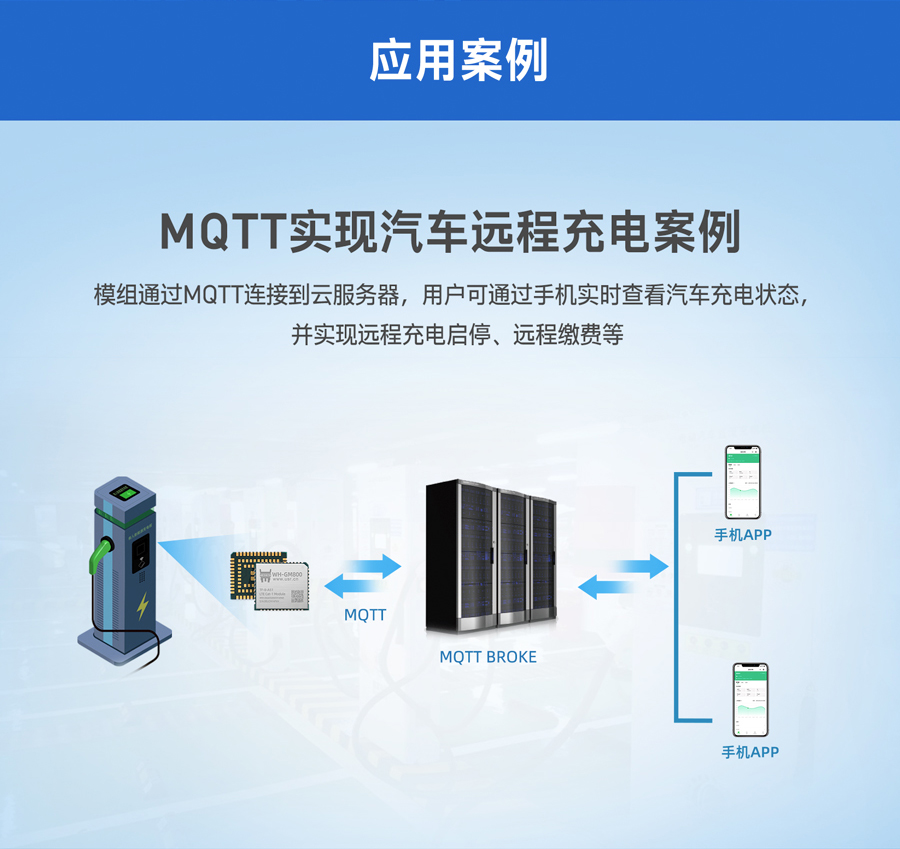

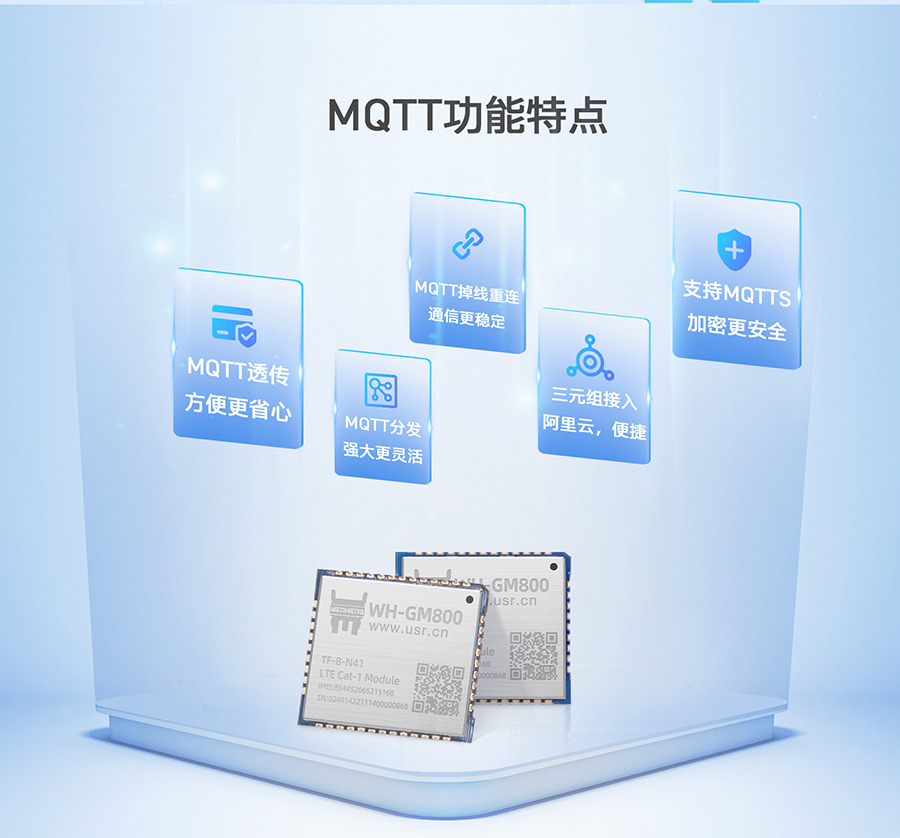

                    透传模式,HTTPD模式、MQTT模式

                    WH-GM800TF-8-A51

                    纯AT指令模式

                    设置指令

                    AT+命令结构

                    网络协议

                    TCP/UDP/HTTP/DNS/FTP/MQTT

                    Socket数量

                    2

                    用户配置

                    串口AT指令、网络AT指令

                    注:WH-GM800TF-8-A51不支持网络AT指令

                    特色功能

                    域名解析DNS

                    支持

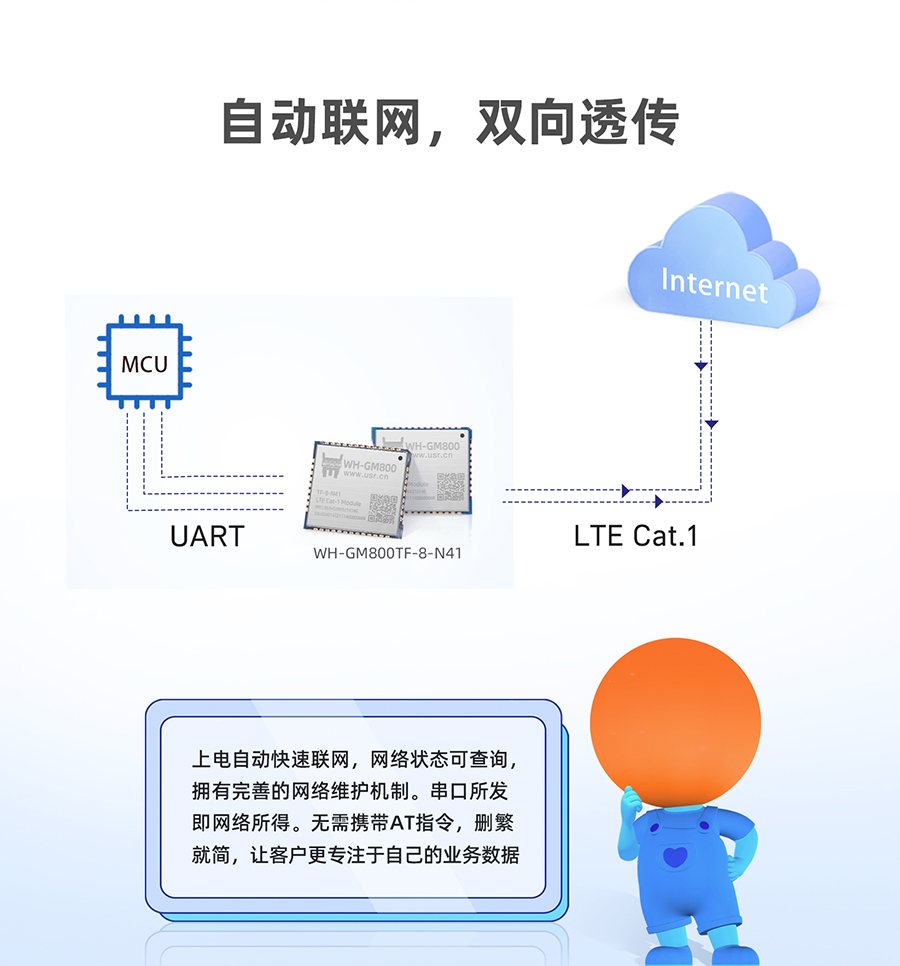

                    简单透传方式

                    支持TCP Client /UDP Client

                    注:WH-GM800TF-8-N41支持

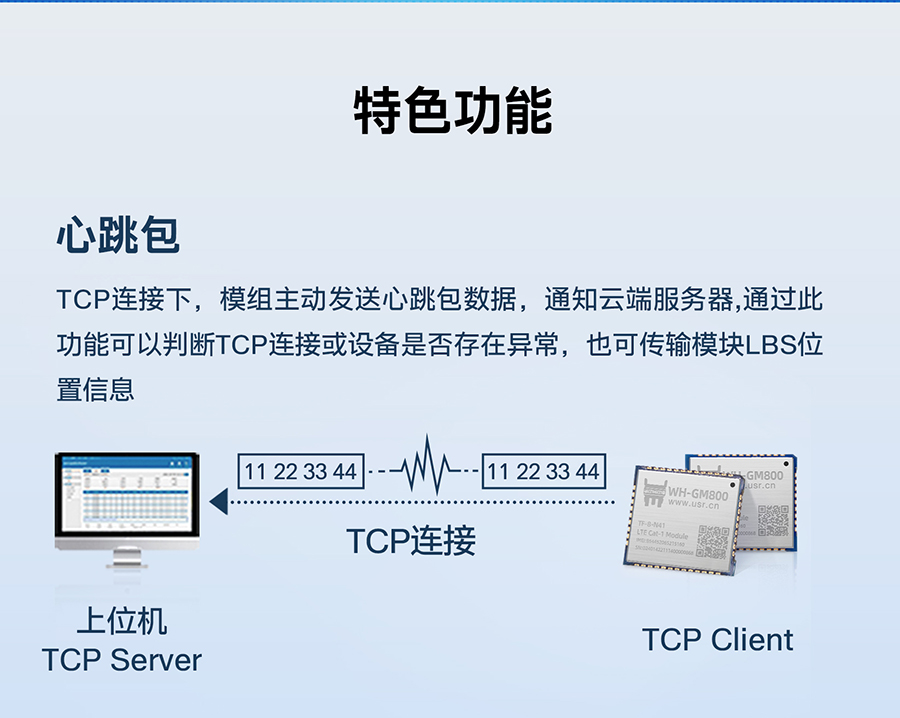

                    心跳数据包

                    支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包

                    注:WH-GM800TF-8-N41支持

                    WH-GM800TF-8-N41支持

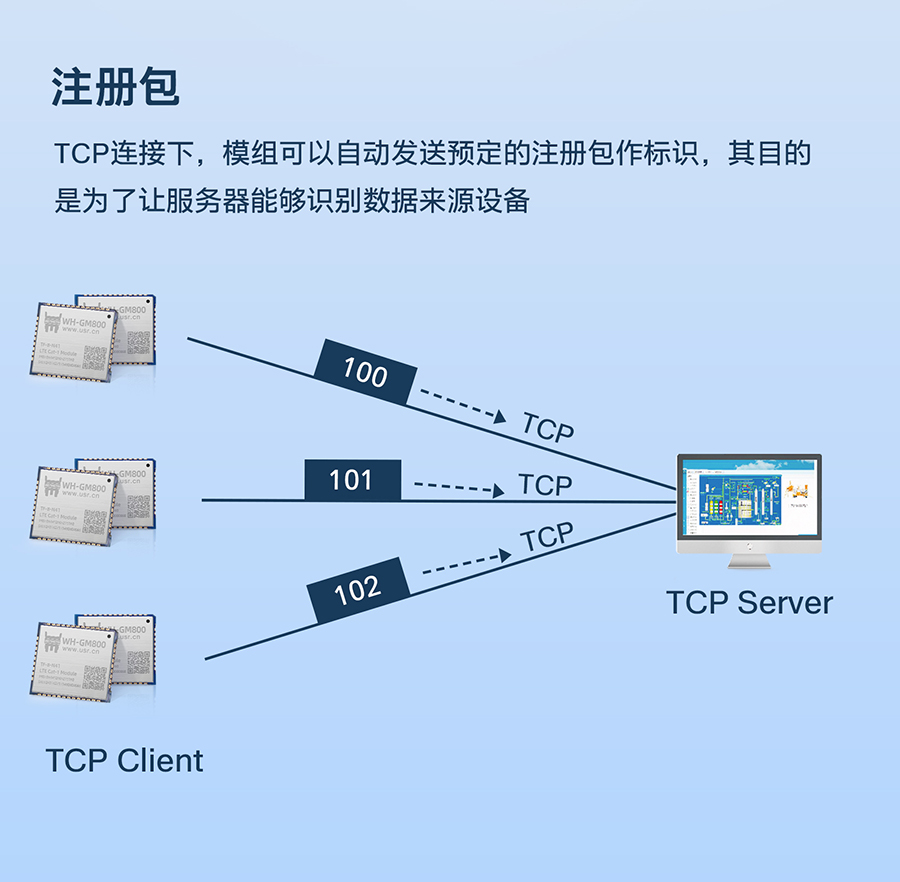

                    注册包机制

                    支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包/CLOUD注册包

                    注:WH-GM800TF-8-N41支持

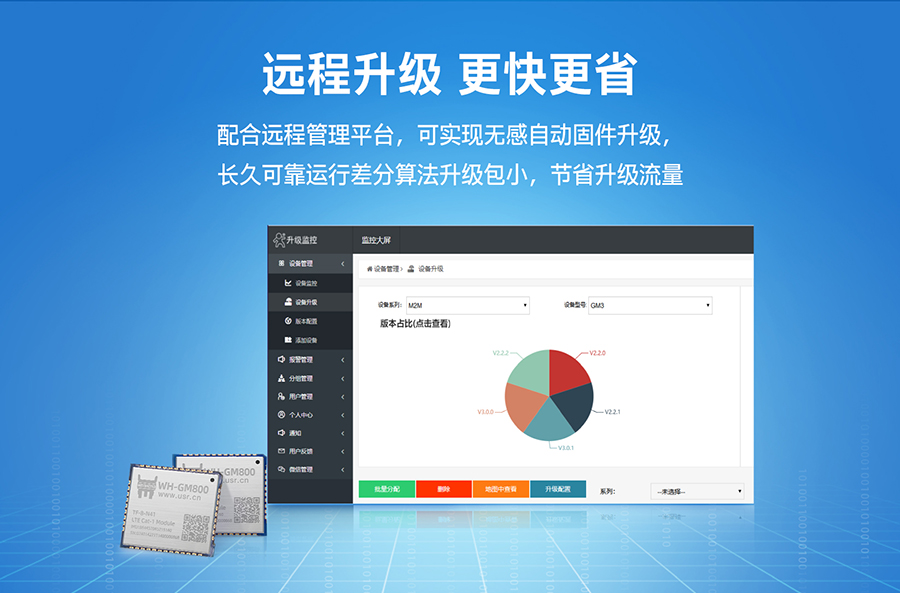

                    FOTA升级

                    支持

                    套接字分发协议

                    WH-GM800TF-8-N41支持

                    FTP他升级协议

                    支持

                    基站定位

                    支持

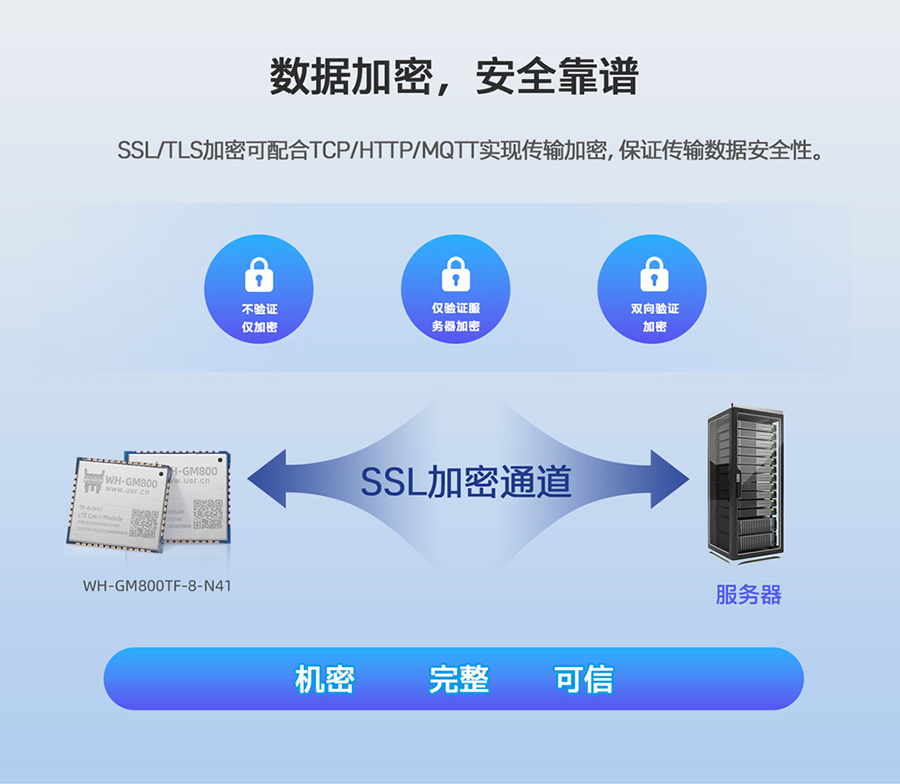

                    安全机制

                    N/A

                    NTP校时功能

                    支持

                    ADC

                    WH-GM800TF-8-A51支持



                    WIFIscan

                    WH-GM800TF-8-A51支持
