商品名称：工业总线协议转换器
|
PX系列硬件规格 | ||
供电 | 电源范围 | DC9～36V，推荐使用DC 12V/1A |
供电接口 | 2P拔插式端子，防反接 | |
串口 | RS485端子 | 3P拔插式端子，防反接 |
接线定义 | A—RS485 A；B—RS485 B；G—GND，数字地 | |
波特率 | 600-230400 bps | |
数据格式 | 数据位8；停止位1、2；校验位NONE、ODD、EVEN | |
以太网口 | 网口规格 | RJ45接口，可用于参数配置；10/100 Mbps交叉直连自适应 |
本机IP地址 | 默认静态IP：192.168.0.7，网关192.168.0.1 | |
CAN口 | 接线定义 | H：CAN_H信号线；L：CAN_L信号线；GND：CAN 接地信号线 |
仲裁域波特率 | 5k~1000K bps,支持自定义波特率 | |
终端电阻 | 内置2个CAN总线120Ω终端电阻。 | |
其他 | 其他接口 | 指示灯、一键Reload按键、Type-C调试接口 |
物理特性 | 安装方式 | 铝合金外壳，导轨式安装 |
尺寸 | 137.3*30*109.3mm（L*W*H） （PX520/PX530,含端子和导轨） 110*27*76.1mm（L*W*H） （PX511,含端子和导轨） | |
工作温度 | -40℃ ~ +85℃ （PX520/PX511) -20℃ ~ +70℃ （PX530) | |
工作湿度 | 5%~95%（无凝露） | |
防护等级 | 隔离 | 串口、网口、CAN口、电源均全面隔离 |
EMC | 静电、浪涌、脉冲群EMC3级 | |

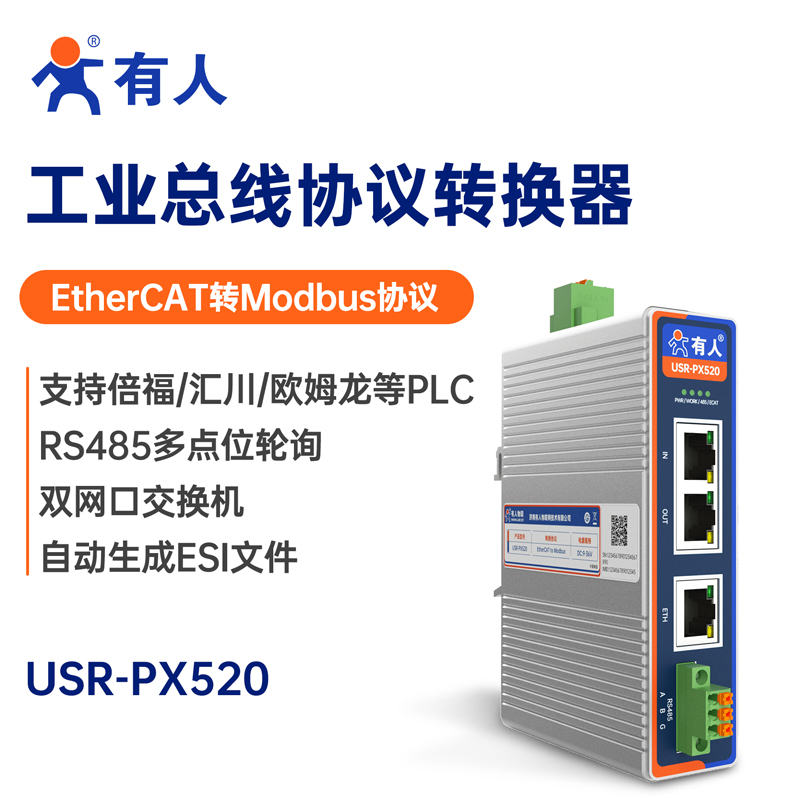

PX520 | 网口规格 | 2路*EtherCAT，10/100 Mbps自适应，集成交换机功能 |
协议转换 | EtherCAT从站转ModbusRTU/TCP主站 | |
点位说明 | 在EtherCAT侧，支持128组RXPDO和TXPDO，每个分组支持128个变量； 在Modbus侧，支持自定义从机和点表信息，最大2000个数据点，并支持加减乘数运算 | |

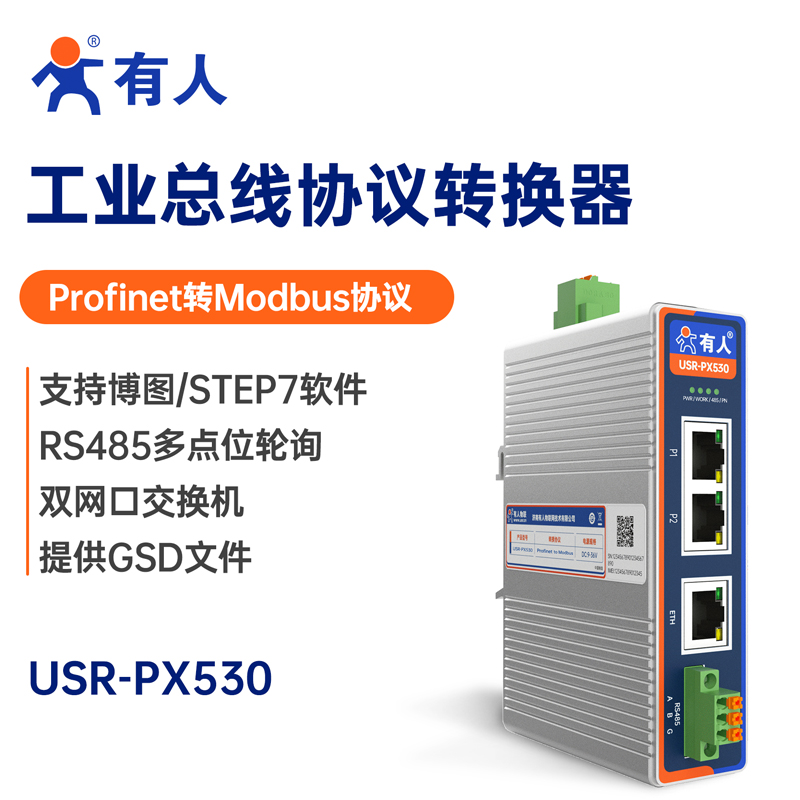

PX530 | 网口规格 | 2路*ProfiNet，10/100 Mbps自适应，集成交换机功能 |
协议转换 | ProfiNet从站转ModbusRTU/TCP主站 | |
点位说明 | 在ProfiNET侧.支持16个卡槽，最大支持1400字节输入及1400字节输出； 在Modbus侧，支持自定义从机和点表信息，最大2000个数据点，并支持加减乘数运算 | |

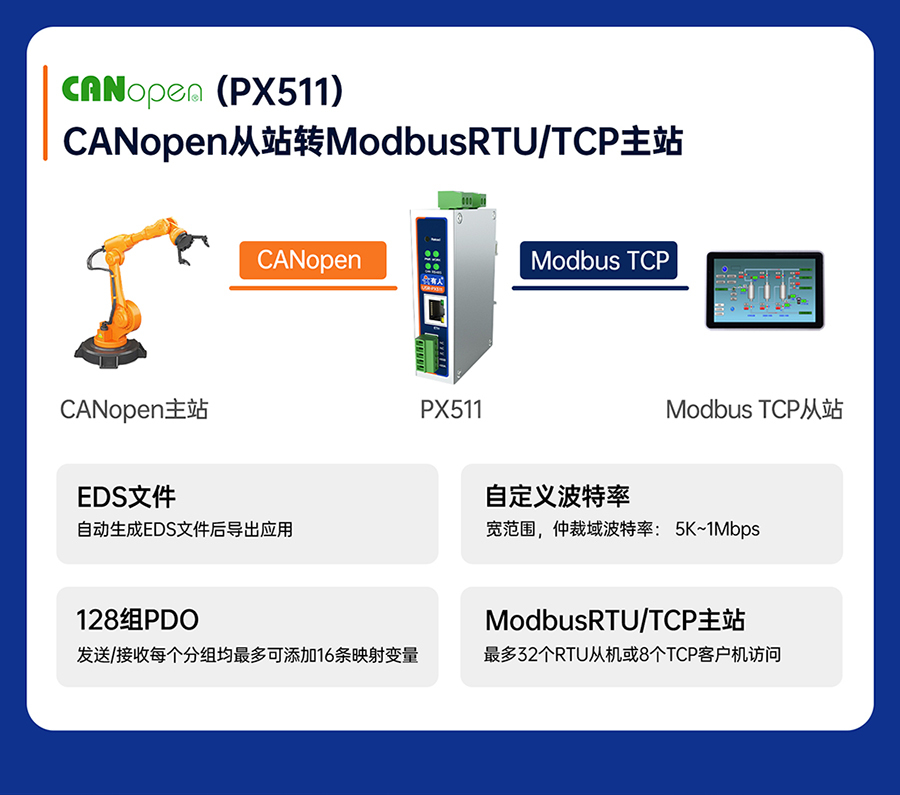

PX511 | 协议转换 | CANopen从站转ModbusRTU/TCP主站 |
点位说明 | 在CANopen侧，支持128组TPDO和RPDO，每个分组最多可添加16条映射变量；在 Modbus侧，支持自定义点表信息，最大2000个数据点 | |
