LoRa射频模块(首件9.9)

SPI接口|小体积|纯射频芯片

  • 商城价:
  • 市场价:
  • 18.80 手机购买更便宜

累计评价

0

累计销量

48

  • 配  送:
  • 型  号:
  • WH-LR30
  • 数  量:
  • - +
    库存:170

商品名称:LoRa射频模块(首件9.9)

  • 货号:WH-LR30


产品资料下载地址:http://www.usr.cn/Product/244.html




WH-LR30规格参数

参数

取值

射频芯片

LR30-L:SX1278

LR30-H:SX1276

模块尺寸

16*16*2mm

模块重量

3g

工作频段

LR30-L:169Mhz~525Mhz

LR30-H:803Mhz~1020Mhz

生产工艺

无铅工艺,机贴

接口方式

SPI

供电电压

 DC 1.8~3.6V

通信电平

0.7VCC~3.6V

实测距离

3500m

发射功率

最大20dBm

空中速率

0.123k ~37.5Kbps

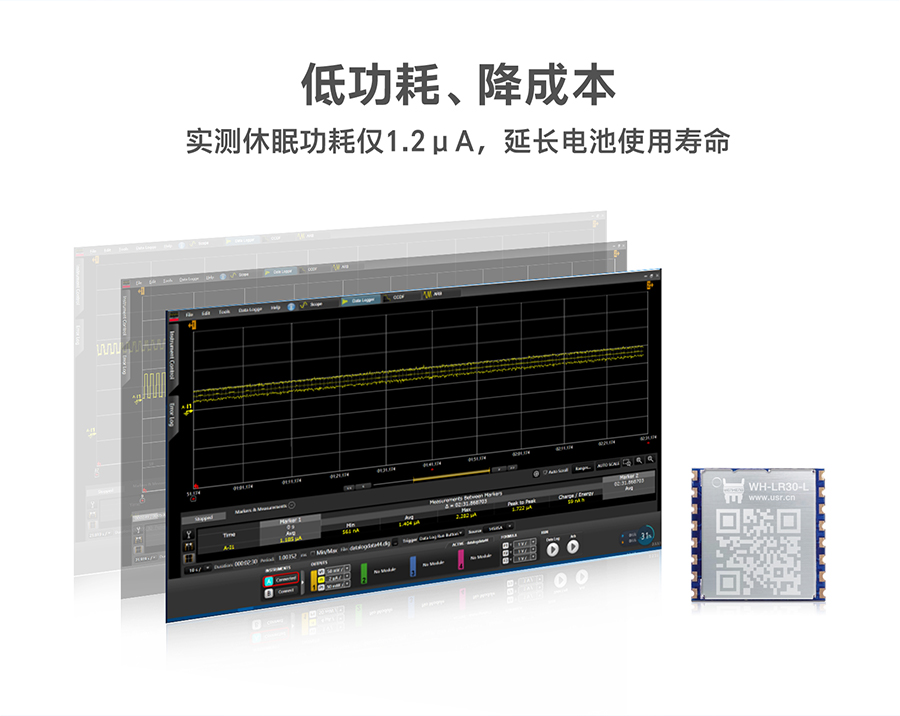

关断电流

0.7uA

发射电流

130mA@20dBm

接收电流

16mA

通信接口

SPI

发射长度

单个数据包256字节

接收长度

单个数据包256字节

RSSI支持

支持

天线接口

邮票孔

工作温度

-40~85℃

工作湿度

10%~90%

储存温度

-40~125℃

接收灵敏度

-138dBm@300bps

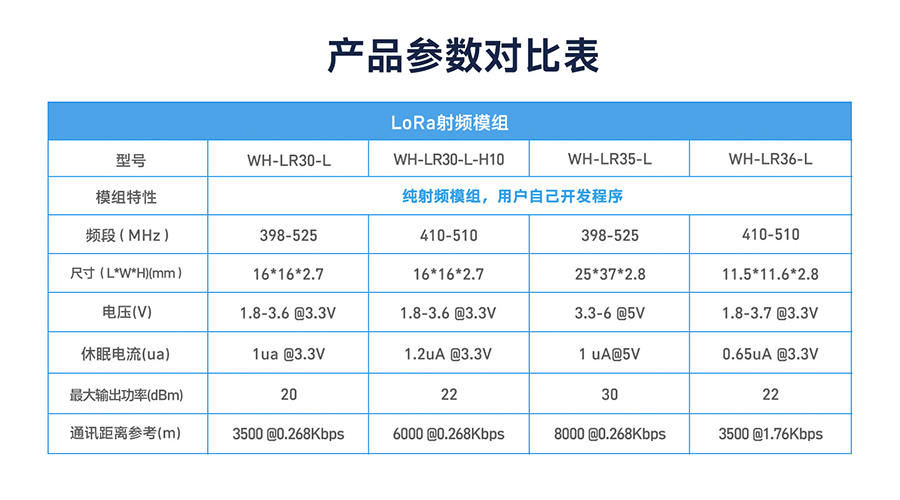

WH-LR30-L-H10规格参数

分类

参数

取值

无线参数

射频芯片

SX1268

工作频段

410~510MHz

发射功率(典型值)

22dBm @470Hz

接收灵敏度

-147dBm

传输距离(空旷,无干扰,参考值,和测试环境有关)

6000m@0.268Kbps

天线选项

外接LoRa天线

硬件参数

数据接口

SPI

工作电压

1.8V-3.7V (3.3V典型值)

工作电流(典型值)

发射电流(典型值)107mA @3.3V

接收电流(典型值)4.8mA@3.3V

休眠电流(平均值)1.5uA@3.3V

工作温度

-40℃ ~ +85℃

存储温度

-55℃ ~ +125℃

工作湿度

5~95%RH(无凝露)

存储湿度

5~95%RH(无凝露)

尺寸

尺寸:16.0mm x16.0mm x2.7mm

封装接口

SMT表贴

*带宽62.5KHz的参数下,模块对温度比较敏感,当应用环境比较恶劣时,请谨慎使用。
