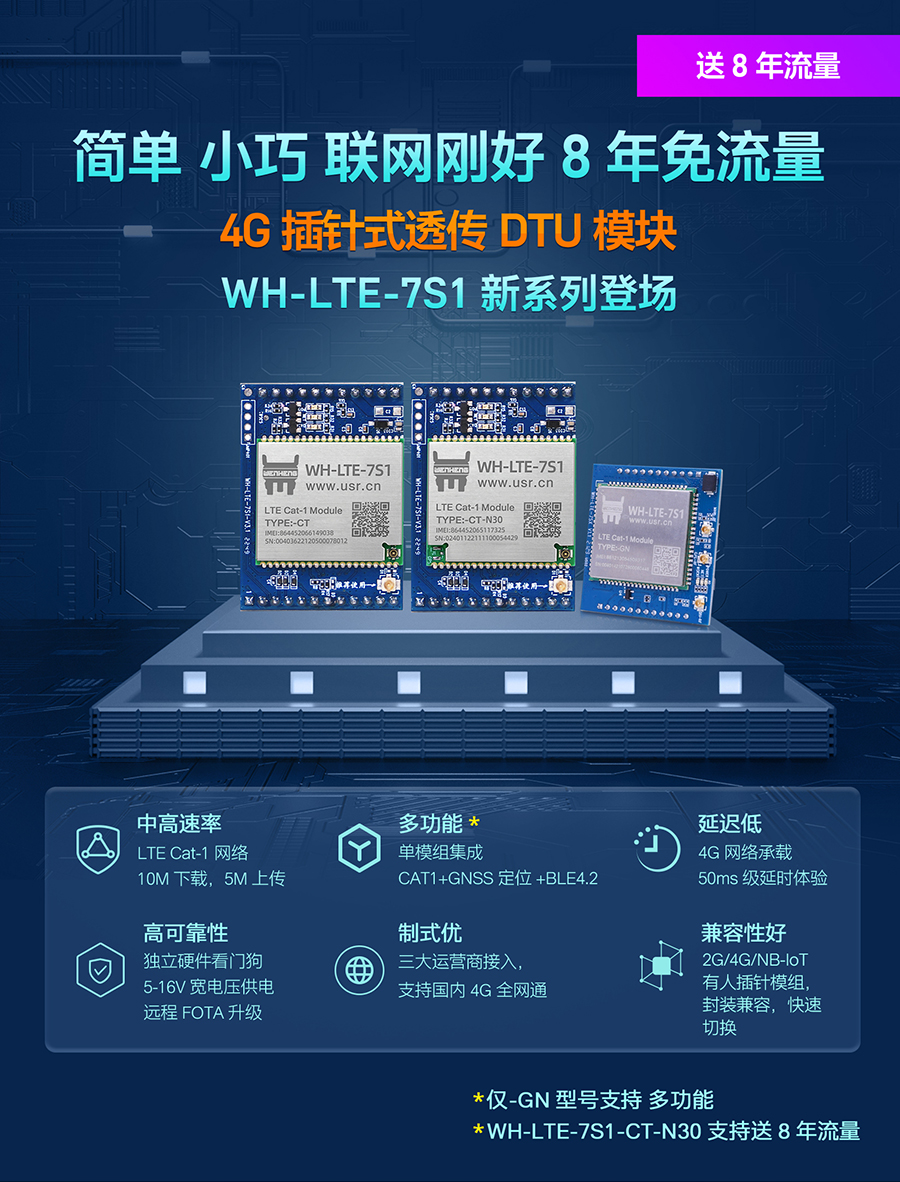

插针式Cat-1模块

兼容7S37S4、NB75模块封装 | 插针式封装 | 速度优 |多制式

  • 促销价:
  • 原价:
  • 79.00 手机购买更方便

累计评价

3

累计销量

2387

  • 配  送:
  • 型  号:
  • WH-LTE-7S1
  • 数  量:
  • - +
    库存:3674

相关文章查看更多

商品名称:插针式Cat-1模块

  • 货号:WH-LTE-7S1






参数

描述

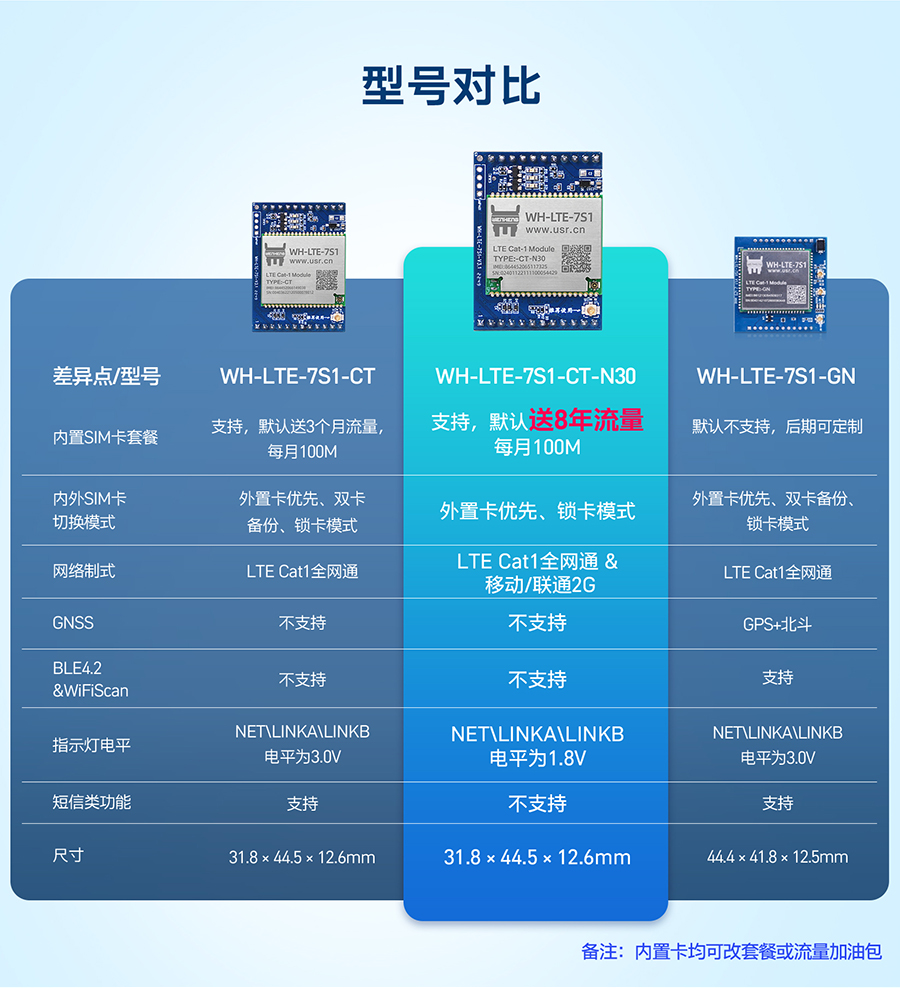

                            产品名称

                            WH-LTE-7S1

                            支持移动CAT-1

                            支持联通CAT-1

                            支持电信CAT-1

                            硬件接口

                            封装形式

                            DIP 23pin

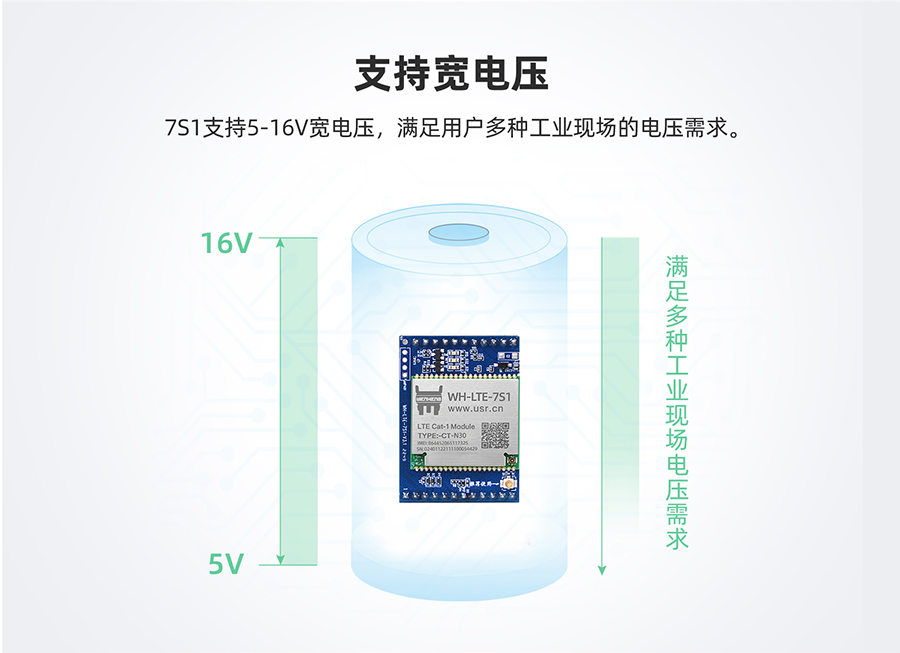

                            电源

                            3.4V~4.2V / 5~16V

                            状态指示脚

                            WORK、NET、LINKA、LIKB指示脚

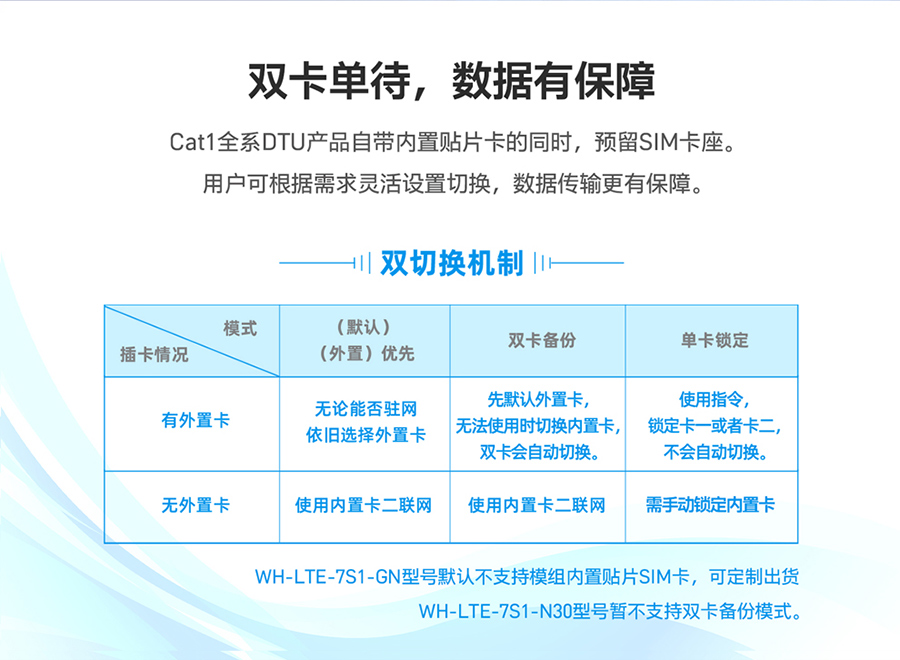

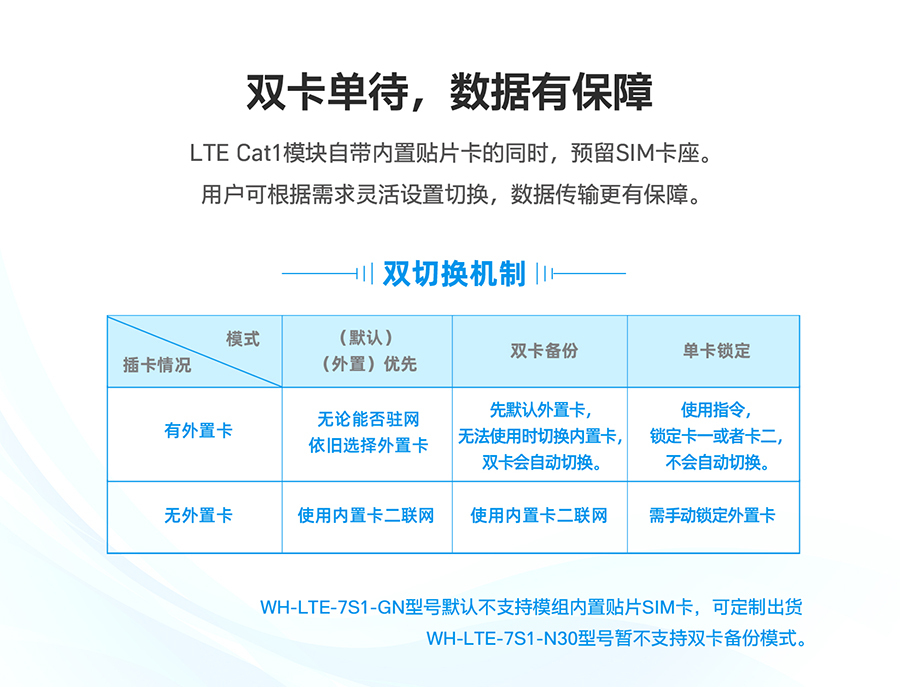

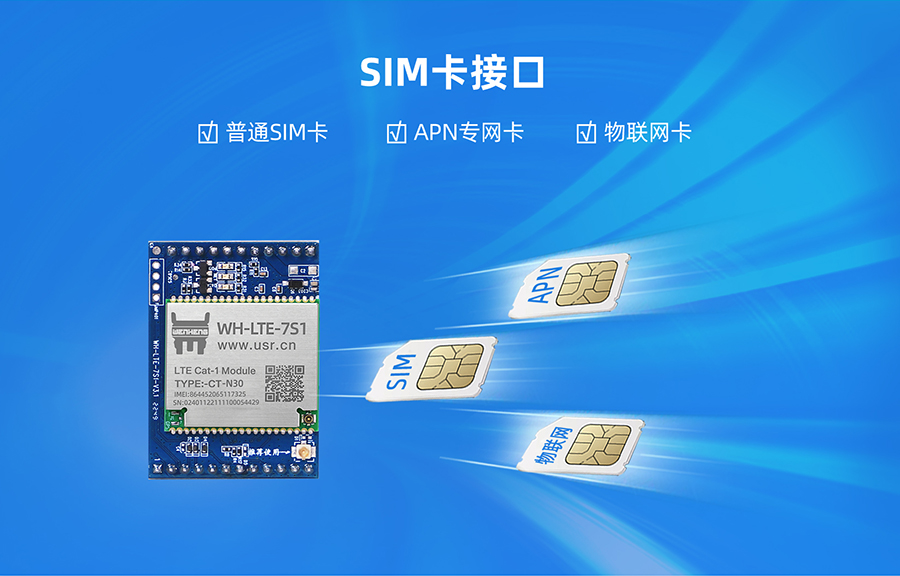

                            SIM/USIM 卡

                            标准 6 针 SIM 卡接口,3V/1.8V SIM 卡

                            USB 协议

                            USB 2.0 High speed

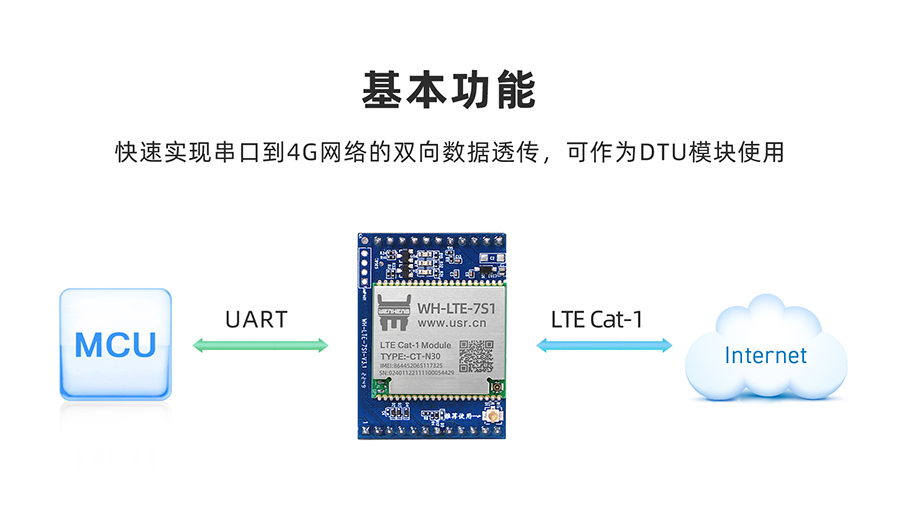

                            UART接口

                            用于AT指令和数据传输,TTL 3V

                            RF

                            一代IPEX*1和三代IPEX*1(二者使用其一即可,推荐使用一代IPEX)

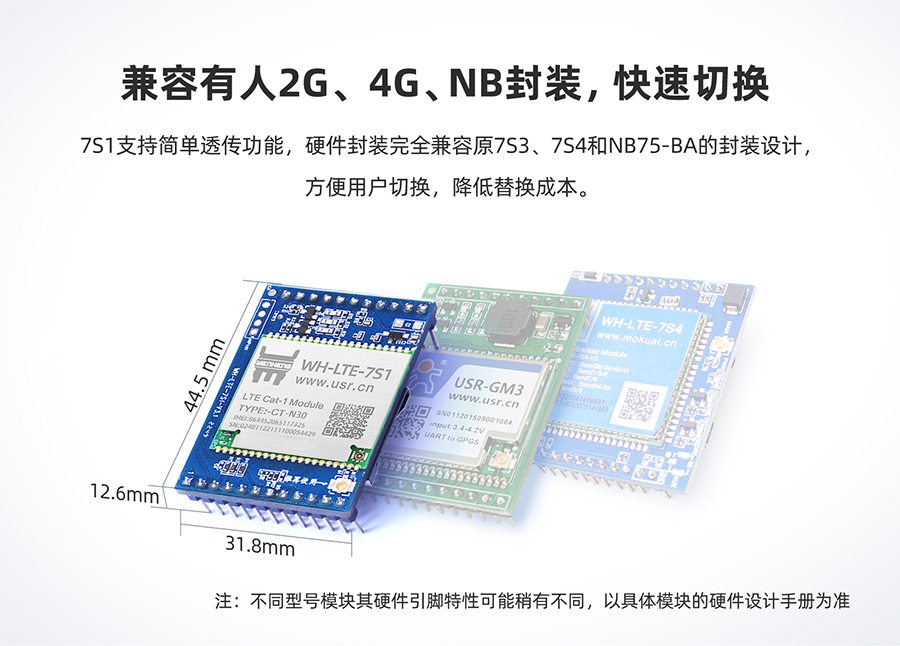

                            外形尺寸

                            尺寸(毫米)

                            长*宽*高=44.5mm×31.8mm×12.6mm(含插针高度)

                            重量 (克)

                            12.4g

                            温度范围

                            正常工作温度

                            -30℃~ +75℃

                            扩展工作温度

                            -40℃~ +85℃

                            存储温度

                            -40℃~ +90℃

                            湿度范围

                            工作湿度

                            5%~95%

                            技术规范

                            TD-LTE

                            3GPP Release 13 CAT1下行7.5 Mbps,上行1 Mbps

                            FDD-LTE

                            3GPP Release 13 CAT1下行10 Mbps,上行5 Mbps

                            频段

                            TD-LTE

                            Band34/38/39/40/41

                            FDD-LTE

                            Band 1/3/5/8

                            功率等级

                            TD-LTE Band34/38/39/40/41

                            +23dBm(Power class 3)

                            FDD-LTE Band 1/3/5/8

                            +23dBm(Power class 3)

                            接收灵敏度

                            B1&10M

                            -98 dBm

                            B3&10M

                            -98.5 dBm

                            B5&10M

                            -99.5 dBm

                            B8&10M

                            -100 dBm

                            B34&10M

                            -99 dBm

                            B38&10M

                            -98.5 dBm

                            B39&10M

                            -100 dBm

                            B40&10M

                            -98 dBm

                            B41&10M

                            -98.5 dBm

                            软件功能

                            工作模式

                            透传模式, HTTPD模式 MQTT模式

                            设置指令

                            AT+命令结构

                            网络协议

                            TCP/UDP/DNS/FTP/HTTP/MQTT

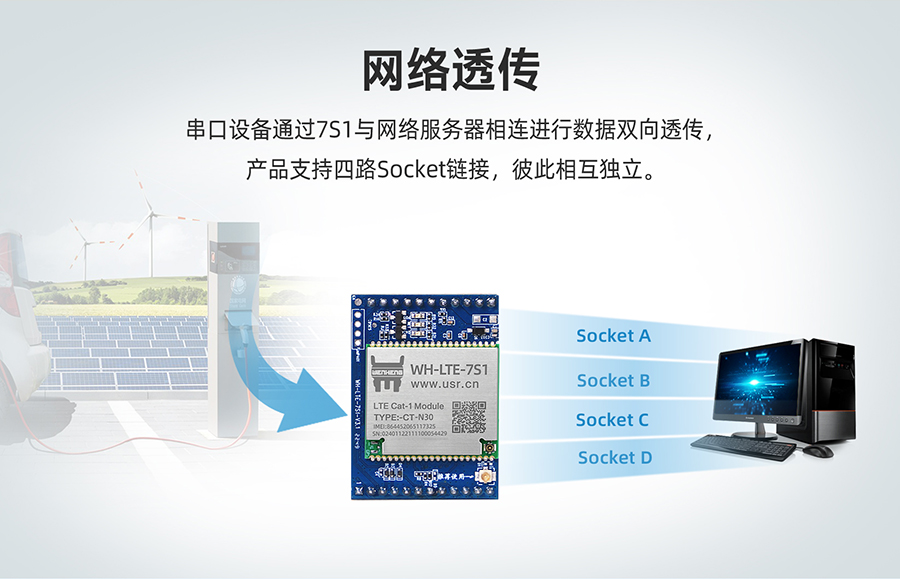

                            Socket数量

                            4

                            注:N40支持2路SOCKET

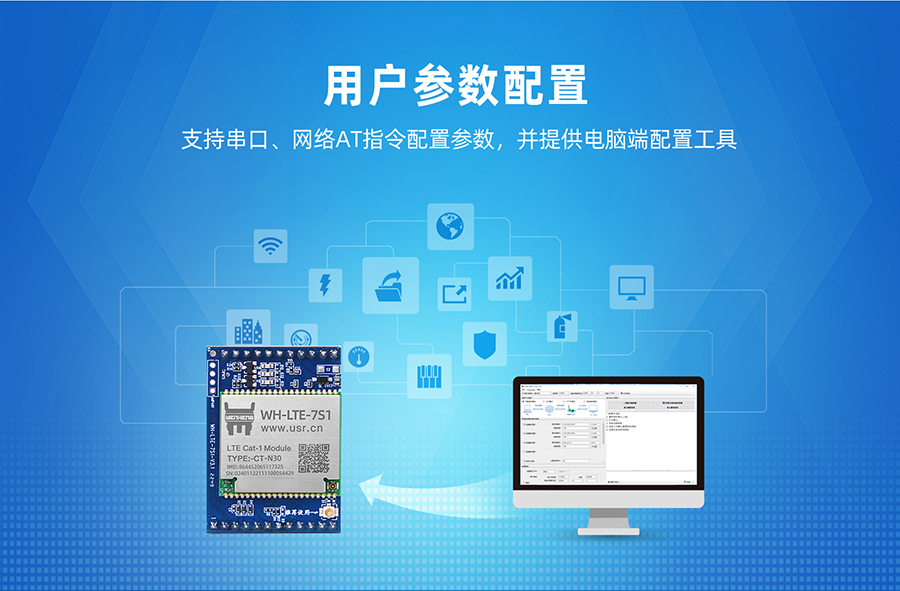

                            用户配置

                            串口AT指令、网络AT指令

                            特色功能

                            域名解析DNS

                            支持

                            简单透传方式

                            支持TCP Client /UDP Client

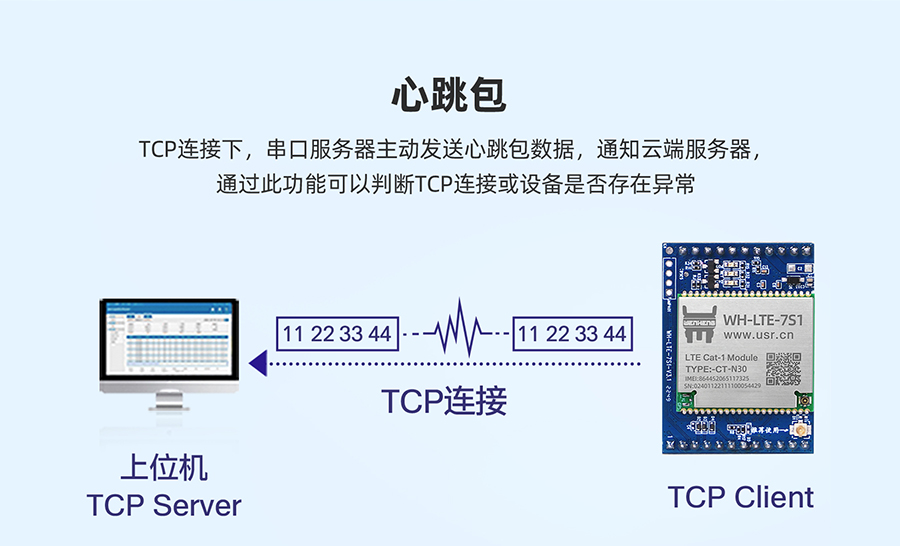

                            心跳数据包

                            支持自定义心跳包/SN心跳包/ICCID心跳包/IMEI心跳包/LBS心跳包

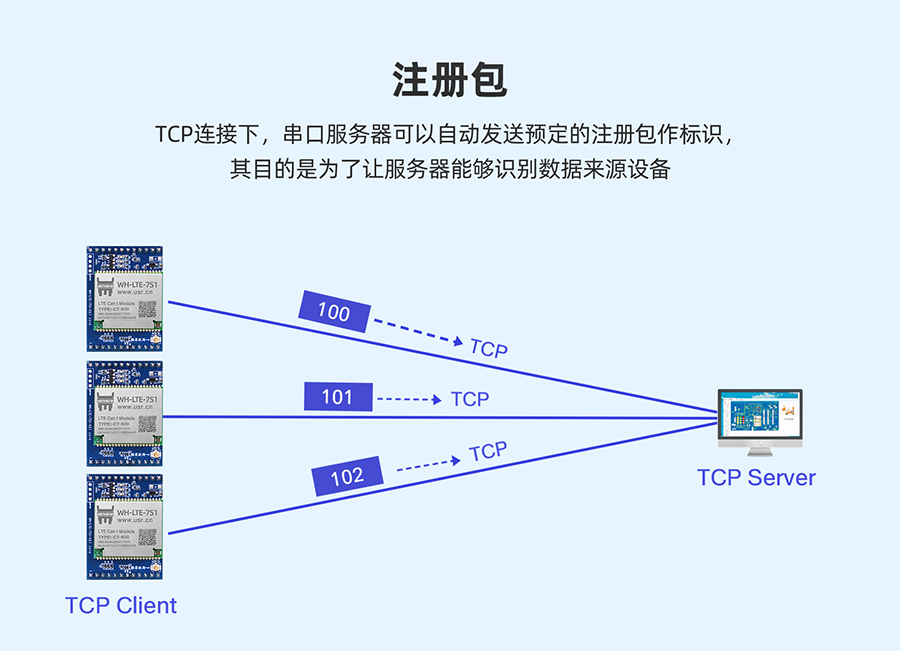

                            注册包机制

                            支持自定义注册包/SN注册包/ICCID注册包/IMEI注册包/CLOUD注册包

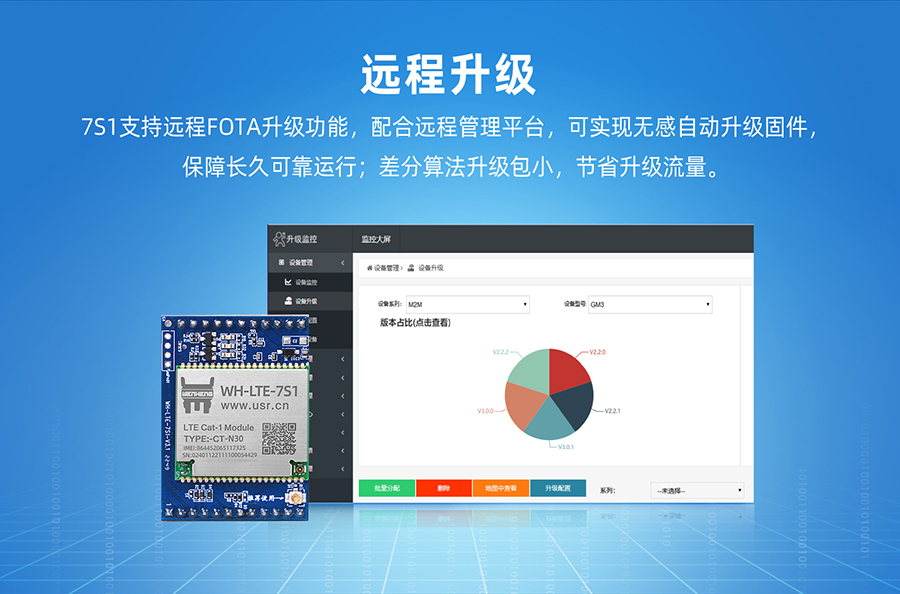

                            FOTA升级

                            支持

                            套接字分发协议

                            支持

                            基站定位

                            支持

                            FTP他升级协议

                            支持

                            NTP校时功能

                            支持

                            工作状态指引脚

                            支持
