图形化编程 物联网控制器（联网型PLC）

供电

供电电压

DC:9~36V

功耗

Average：194.6mA @12V，

MAX：240mA @12V

接口

串口

1 * RS485 / RS232

1 * RS485

DI

2路，支持开关量和计数量模式切换

开关量采集，9-36V为高，0-2V为低，滤波时间可调

计数量采集，计数频率5-65535ms可设，最大计数量程2^32

DO

2路DO，C型继电器，3线制， NO负载10A-277VAC/28VDC，NC负载5A-250VAC

AI

2路，模拟量采集，电流输入，范围4-20mA

结构

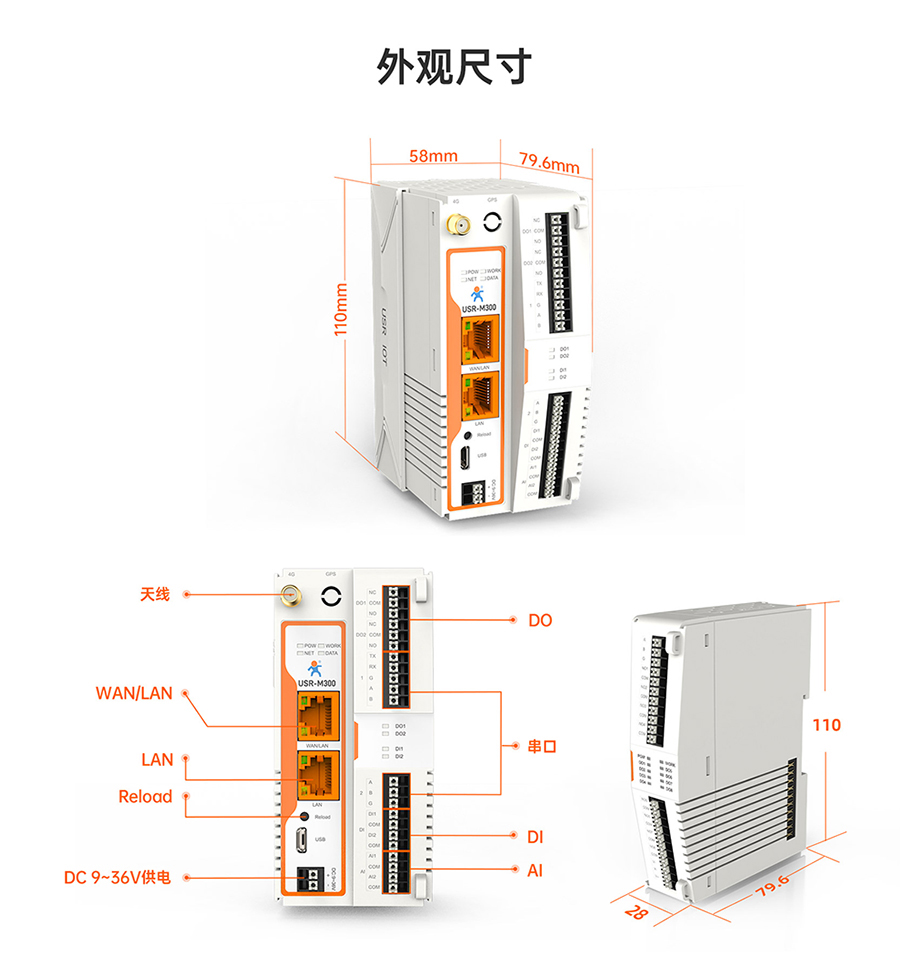

尺寸

79.6x 58 x110 (mm)

重量

<300g

接口

端子，孔径 1.5mm（直径）

安装方式

挂耳或导轨

拓展方式

滑轨，内置连接器

防护

静电

IEC61000-4-2，Level 3，class B，接触放电6KV,空气放电8KV

浪涌

IEC61000-4-5，Level 3，class B，电源回路共模2KV,差模1KV，信号回路1KV

脉冲群

IEC61000-4-4，Level 3，class B，电源回路2KV，信号回路1KV

指示灯

供电

POW，上电亮起，断电熄灭

工作

WORK，设备正常工作时，1s闪烁一次

网络

NET, 无网络熄灭，蜂窝网络常亮，以太网闪烁

数据

DATA, 串口有数据通信绿灯快速闪烁，无数据通信熄灭

DO状态

闭合亮起，断开熄灭

DI状态

有效输入亮起，无效输入熄灭

网口

标准

10M/100M，RJ45， MDI/MDIX自切换

数量

1* WAN/LAN + 1*LAN

WAN

默认DHCP

DNS服务器地址

主服务器默认119.29.29.29，备用DNS服务器默认：8.8.8.8

LANIP

默认：192.168.1.1

LAN子网掩码

默认：255.255.255.0

DHCP服务

默认开启

蜂窝网络

蜂窝网络

G4版：LTE Cat4：4G/3G/2G全网通，上行100M，下行150M（适用中国境内）

GR版：5G Redcap：4G/3G/2G全网通（适用中国境内）

GL版：LTE Cat4：4G/3G/2G全球通，上行100M，下行150M（全球版）

SIM

G4版：双卡单待，出厂默认内置SIM2，SIM1为外置卡，Micro SIM标准

GR版：双卡单待，出厂默认内置SIM2，SIM1为外置卡，Micro SIM标准

GL版：单卡单待，仅SIM1外置卡，Micro SIM标准

天线

SMA-F，外螺内孔

WiFi标准（仅EW版支持）

WiFi标准

支持IEEE 802.11b/g/n/ac/ax，2.4GHz

支持IEEE 802.11a/n/ac/ax，5.8GHz

支持模式

STA

认证类型

支持WPA-PSK、WPA2-PSK、WPA3-PSK认证方式

安全加密

支持TKIP、AES加密算法

覆盖距离

室外空旷/无阻拦，覆盖半径可达150米

室内办公环境/障碍物，覆盖半径可达40米（受环境影响）

其他功能

GPS

SMA-F外螺内孔，仅GL版本支持

网络协议

ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP

参数配置

内置Web

边缘网关

主动采集，边缘计算，分组上报，2000+点位，自定义Json上报模版

通信链路

2路，支持TCP/UDP/HTTP/MQTT协议，支持SSL加密

断网缓存

2G缓存空间，分组上报内容按条存储

采集协议

Modbus RTU/TCP，多种PLC协议，DL/T645协议

协议转换

Modbus RTU/TCP，OPC UA，Json，Bacnet，*104

联动控制

多点位联动，短信报警，DO动作，云端报警

图形化编程

Nodered图形化二次开发

快速上云

支持阿里云，亚马逊等平台的快速接入

路由

支持静态路由

VPN

支持PPTP，L2TP，OpenVPN

时间校准

支持NTP，浏览器时间同步和手动设置，支持时区设置

异地组网

支持通过有人云DM平台实现异地组网

防火墙

端口过滤，端口映射，端口转发，DMZ
