商品名称:低功耗WIFI模块

  • 货号:USR-C210


产品资料下载地址:http://www.usr.cn/Product/148.html



USR-C210硬件上集成了MAC、基频芯片、射频收发单元;内置低功耗运行机制,可以有效实现模块的低功耗运行;支持WiFi协议以及TCP/IP协议,用户仅需简单配置,即可实现UART设备的联网功能。模块尺寸较小,易于焊装在客户产品的硬件单板电路上。且模块可选择内置或外置天线的应用,方便客户多重选择。

模块的基本功能描述如下:

可工作在AP模式等待其他WIFI设备接入通信,可以同时接入3个STA,也可工作在STA模式下,接入无线路由器实现通信。

具有一个Socket通信链接,可以设置为TCP Server、TCP Client、UDP Server、UDP Client通信;该Socket在TCP Server模式下,最多可支持5个TCP Client接入

模块支持UART透传,可使用AT命令任意切换。

串口wifi模块C210在数据传输上支持透明传输模式、AT指令模式及HTTPD Client模式,适用于多种场景。

1、透明传输模式

实现UART与网络之间的透明传输,实现通用串口设备与网络设备之间的数据传输,透明传输模式为默认模式。



2、AT指令模式

在该模式下,用户可通过AT命令对wifi模块进行UART及网络参数查询与设置。

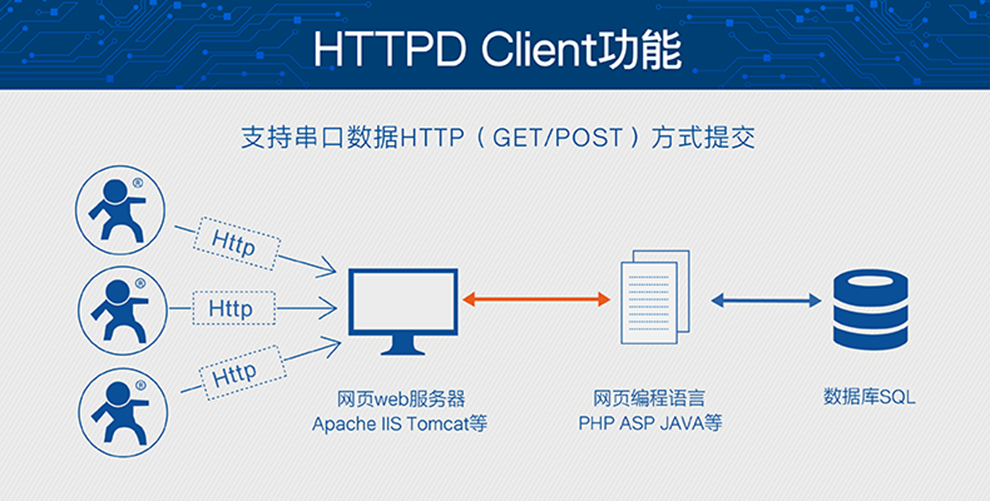

3、HTTPD Client模式

此模式将数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据。只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!



硬件-主流配置

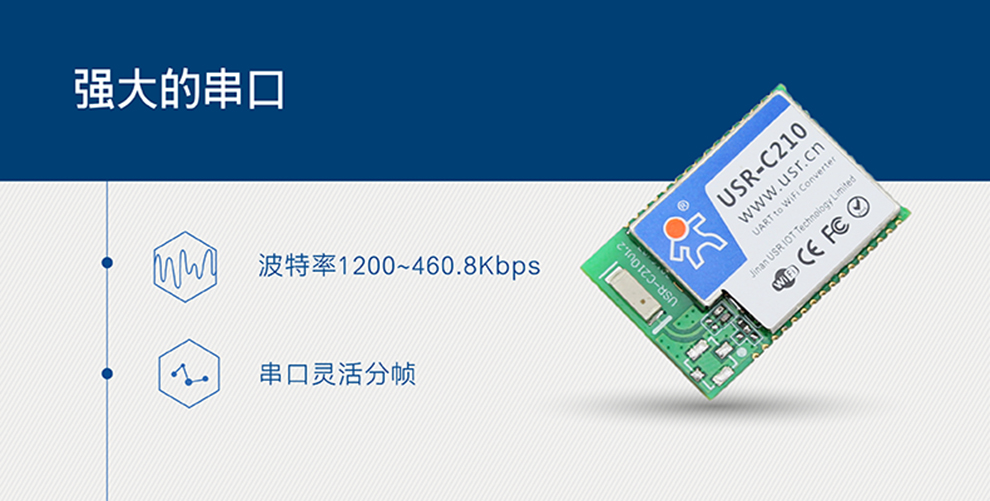

串口wifi模块C210的波特率范围更大,为1200bps~460800bps,远远超过-T,并且支持串口灵活分帧,串口打包机制。

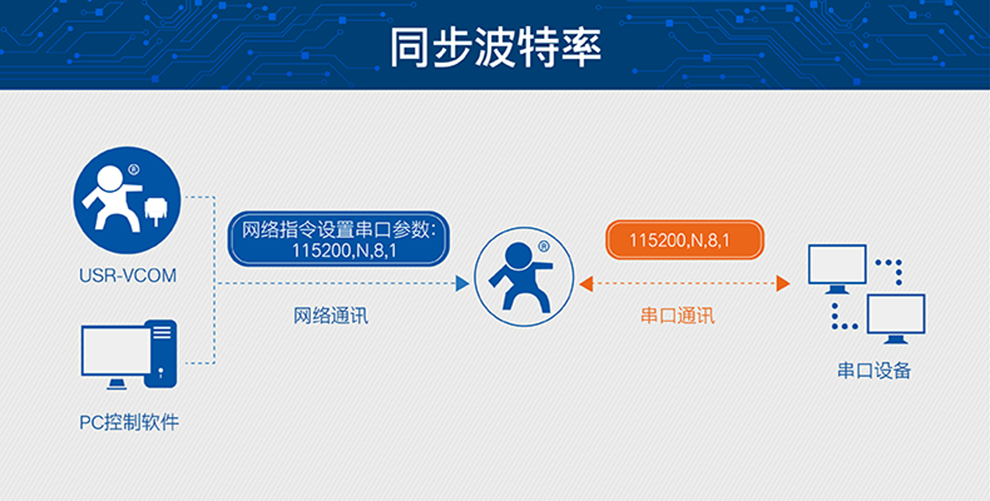

网络端发送特定协议数据包来改变wifi模块C210的串口波特率、数据位、校验位、停止位。适用于网络远程实时改变串口参数,也适用于与虚拟串口软件配套使用,虚拟串口软件串口参数改变,wifi模块C210产品串口参数也同步改变。

注明:-T不支持此功能!



对比-T,更丰富的功能!

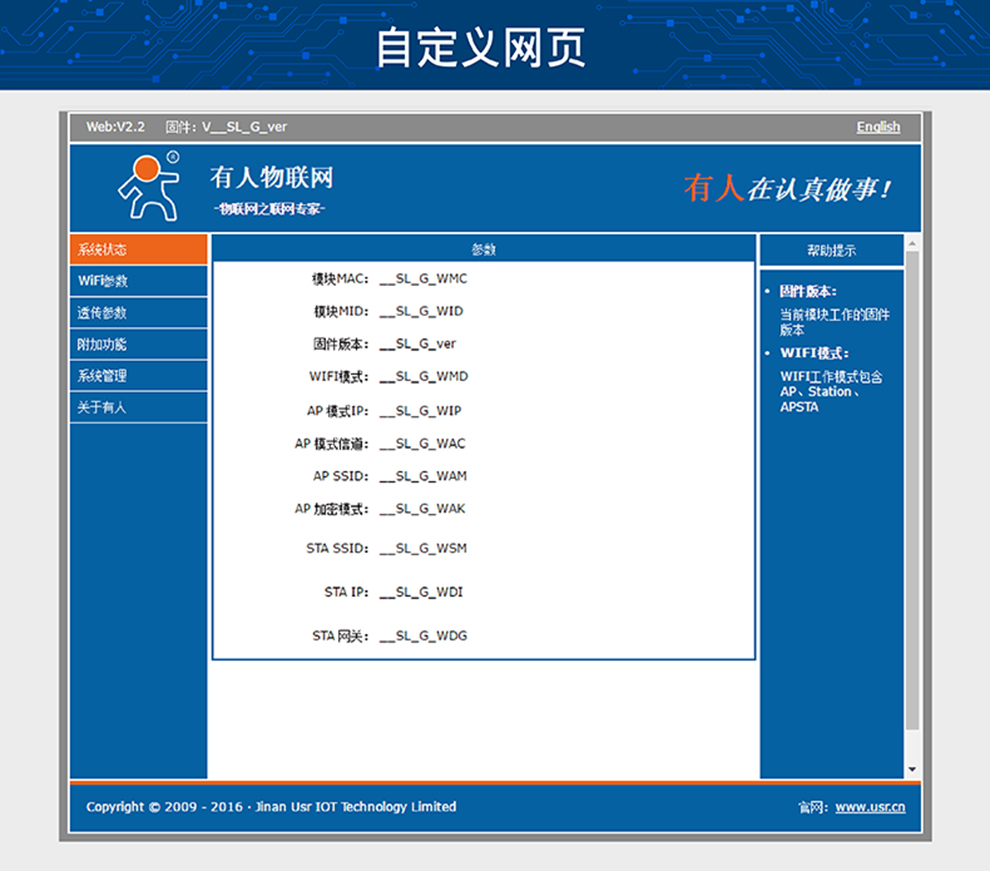

wifi模块C210支持自定义网页,-T只支持内置网页(无法更改)。

自定义网页可以根据情况自由编辑,需求中性产品的客户可以利用此功能更换LOGO等,需要网页控制的项目可以利用此功能实现自定义开发控制界面、发送指令控制设备等功能。

串口wifi模块C210支持微信配网功能,让您的智能家居产品轻松连到微信,给用户带来意想不到的惊喜。AirKiss是微信硬件平台为wifi设备提供的微信配网功能。

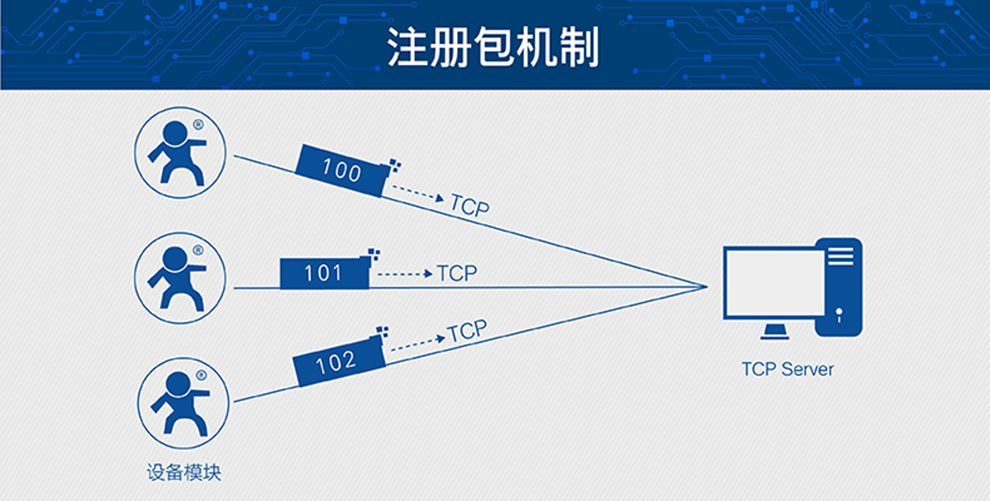

当wifi模块工作在TCP Client或UDP Client模式时,用户可以开启注册包机制,以实现服务器对数据来源的区分,实现对不同设备的数据监控。注册包分为MAC、ID、用户自定义和透传云四种。

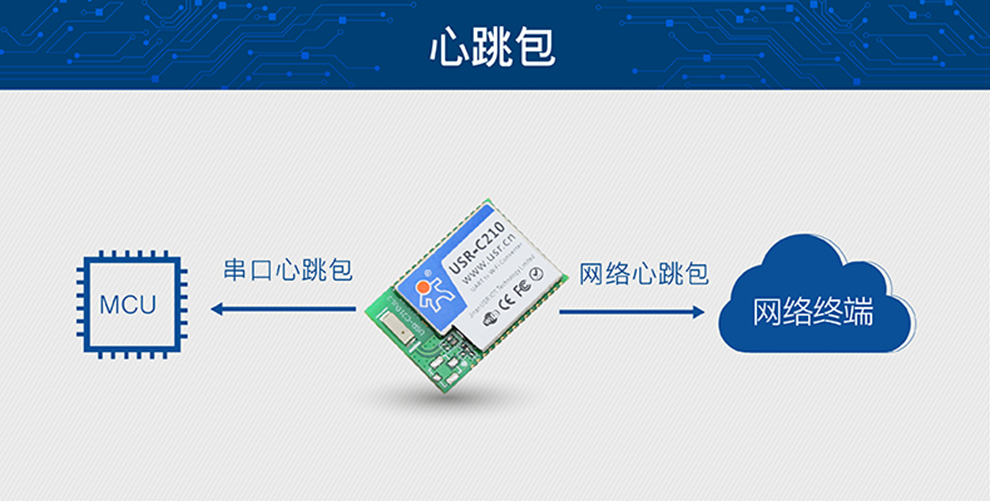

wifi模块C210支持心跳包功能,-T不支持。

在网络透传模式下,模块可向网络服务器端及串口设备端发送心跳包。

串口心跳包主要应用于不能主动向服务器推送数据的传感器中,可以让您实时监测传感器设备。

C210可以进行网络校时,有候选NTP服务器地址进行设置,该功能默认关闭。



无线性能

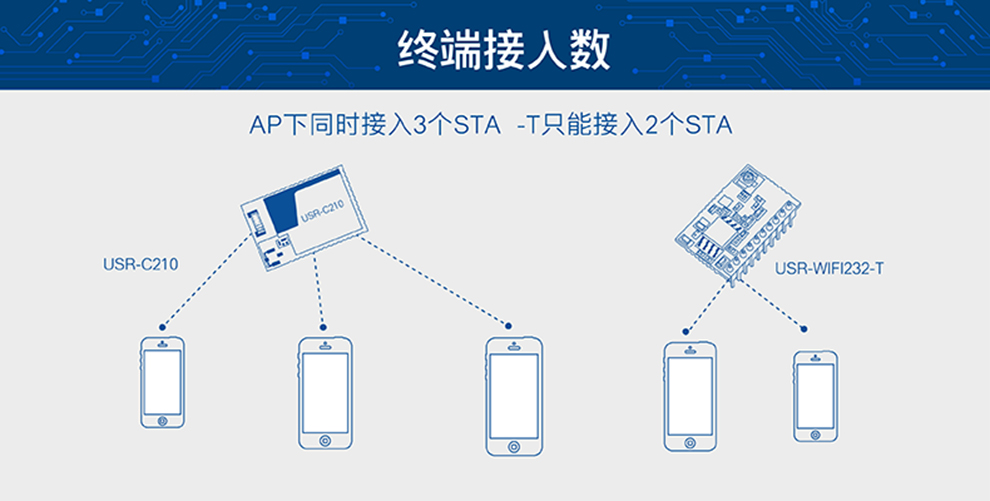

串口wifi模块C210在AP模式或者AP+STA模式下可以同时接入3个STA,连接的设备更多。

-T在AP模式只能接入2个STA,在AP+STA模式下只能接入1个STA。

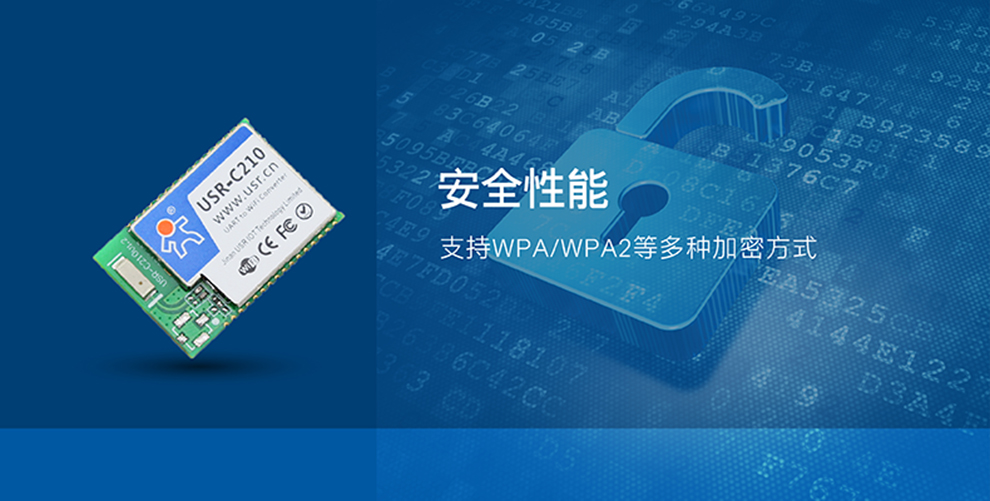

串口wifi模块C210支持WPA/WPA2等多种无线网络加密方式,保证安全传输。



wifi模块无线组网方式

C210有三种WIFI工作模式:STA、AP、AP+STA,可以为用户提供十分灵活的组网方式和网络拓扑方法。

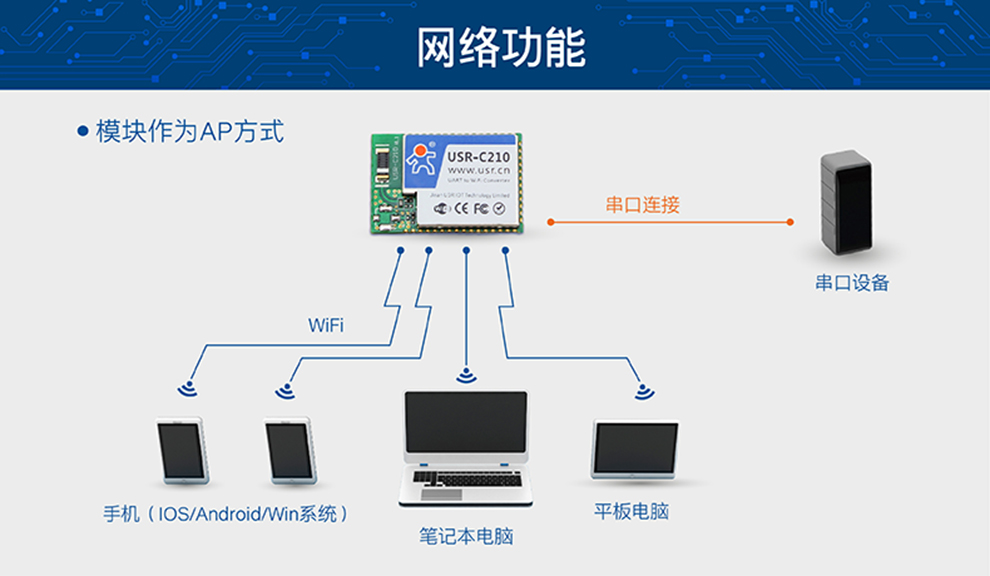

1.wifi模块作为AP方式

模块作为AP模式,可以达到手机/PAD/电脑在无需任何配置的情况下,快速接入模块进行数据传递。另外,还可以登陆模块的内置网页进行参数设置。

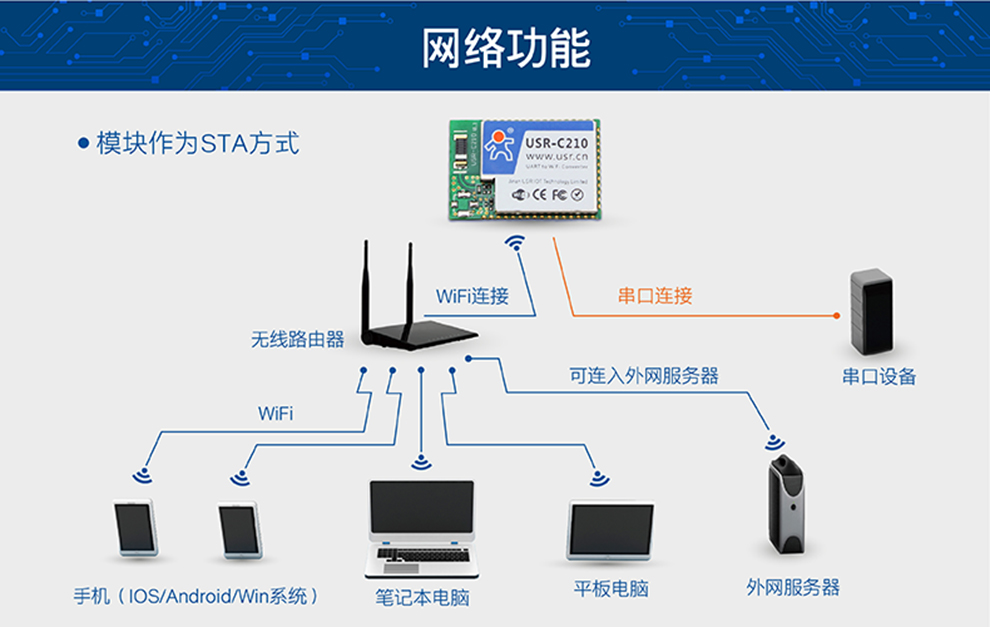

2.wifi模块作为STA方式

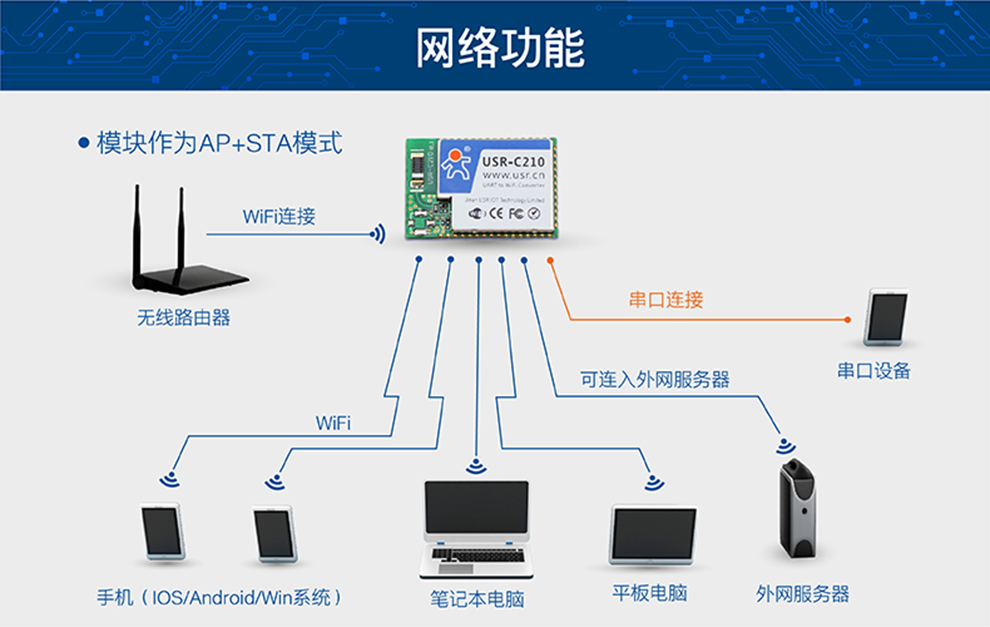

3.wifi模块作为AP+STA模式

模块可以同时启用AP、STA,即模块同时支持一个AP接口,一个STA接口。模块开启AP+STA的功能后,模块的STA和AP接口同时可用。

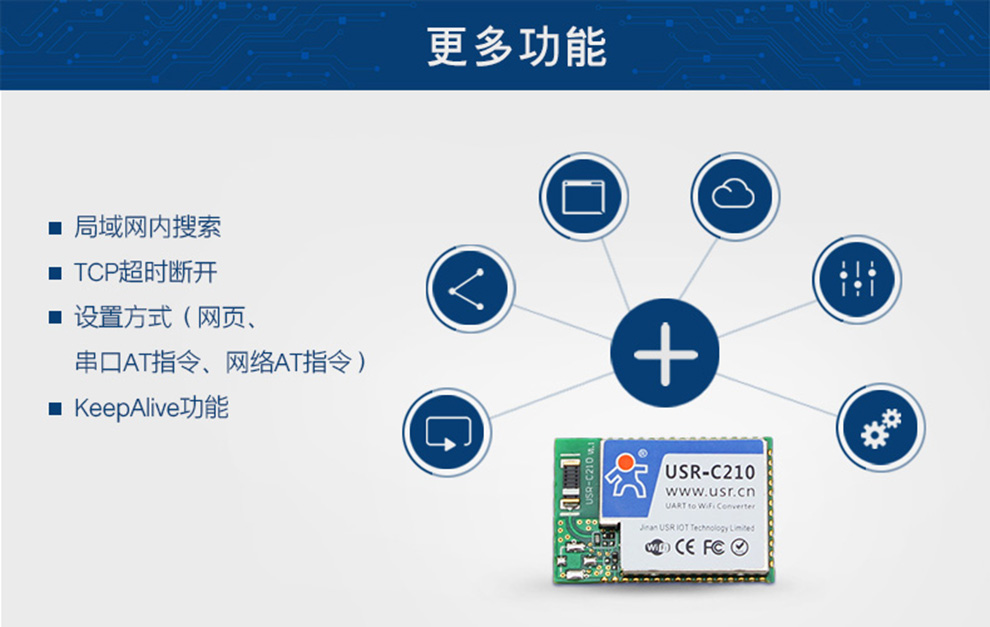

更多功能



应用领域

低功耗wifi模块应用领域广泛,可以应用在智能家居产品、医疗器械、仪器仪表、电力设施、农业物联网等应用领域。



分类

参数

取值

                    无线参数

                    无线标准

                    802.11 b/g/n

                    发射功率

                    802.11b: +18 +/-1dBm(@11Mbps,CCK)

                    802.11g: +17 +/-1dBm(@54Mbp,OFDM)

                    802.11n: +15 +/-1dBm(@HT20, MCS7)

                    接收灵敏度

                    802.11b: -85 dBm(@11Mbps,CCK)

                    802.11g: -70 dBm(@54Mbps,OFDM)

                    802.11n: -68 dBm(@HT20,MCS7)

                    天线

                    外置:I-PEX 连接器

                    内置:板载陶瓷天线

                    硬件参数

                    数据接口

                    UART

                    工作电压

                    3.0V~3.6V

                    工作电流

                    (以下均为3.3V下)

                    正常模式:AP平均:74mA 峰值285mA

                          STA平均:32mA峰值196mA

                    休眠模式:6.5mA;

                    深度休眠:90uA;

                    工作温度

                    -20℃~85℃

                    存储温度

                    -40℃~125℃

                    工作湿度

                    5~95%RH(无凝露)

                    存储湿度

                    5~95%RH(无凝露)

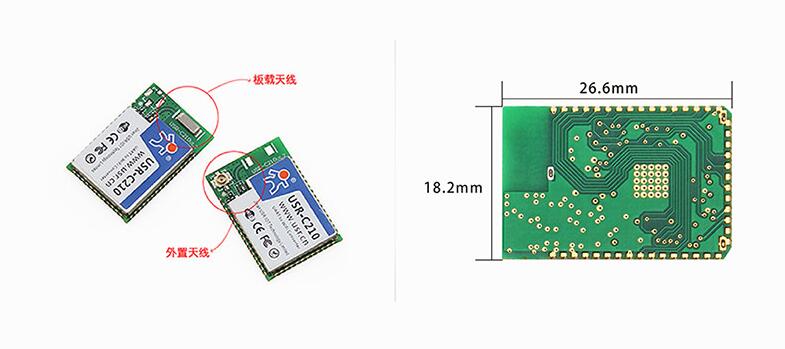

                    尺寸

                    26.6 * 18.2 * 2.8 mm

                    封装接口

                    SMT表贴

                    软件参数

                    无线网络类型

                    AP、STA、AP+STA

                    安全机制

                    WEP/WPA-PSK/WPA2-PSK

                    加密类型

                    TKIP,AES ,TKIP/AES

                    网络协议

                    IPV4,TCP/UDP

                    软件功能

                    DHCP/静态IP

                    支持DHCP动态获取IP和静态IP功能

                    DNS域名解析

                    支持DNS域名解析功能

                    支持Webserver

                    支持Webserver网页设置参数

                    Socket透传

                    支持TCP Server,TCP Client,UDPServer,UDP Client

                    HTTPD Client

                    支持Httpd协议传输

                    类RFC2217

                    支持RFC2217动态波特率设置

                    注册包机制

                    支持ID,MAC,自定义,透传云

                    多种配置方式

                    AT+指令集,网页配置
