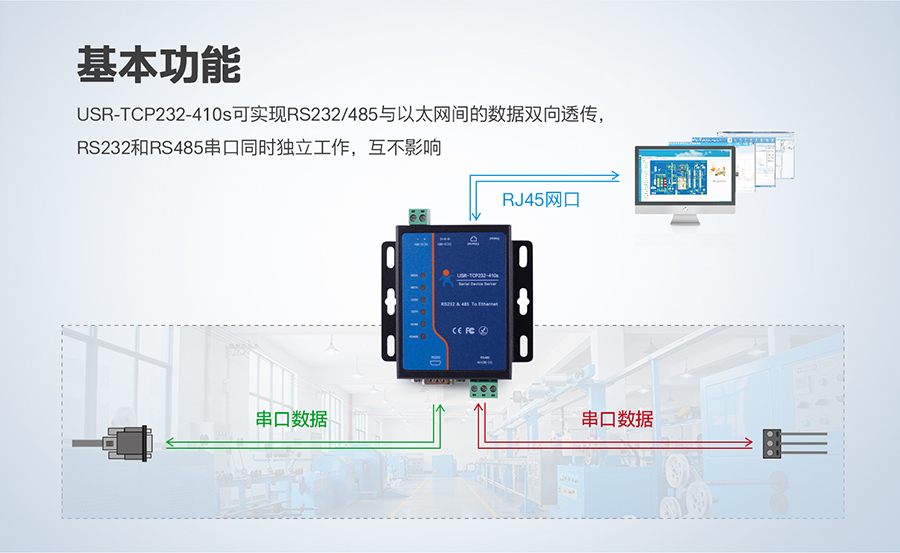

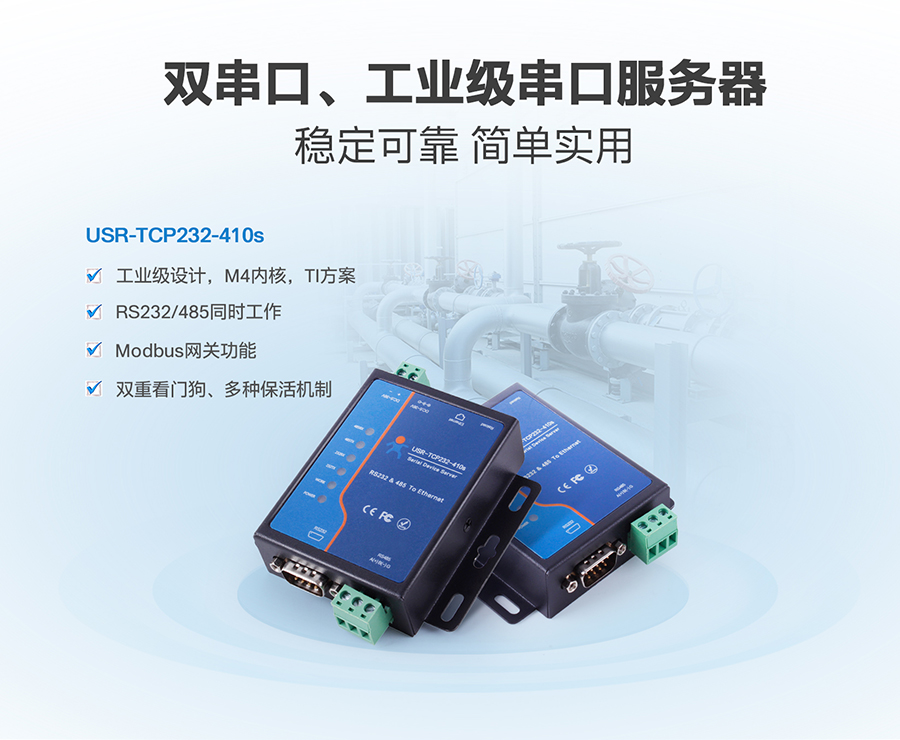

USR-TCP232-410s是一款双串口服务器，包含一路RS232和一路RS485，两串口可同时使用。实现RS232、RS485与以太网双向透明传输。



串口服务器410s在410的基础上，软硬件细节再次升级。

硬件升级：

• 1、增加端子供电方式，更牢靠；
• 2、485改为3线，增加地线提升抗干扰性；
• 3、丰富232和485收发状态指示灯；
• 4、全新钣金外壳工艺，PCB固定更加牢固；

软件升级：

• 1、网络打印功能；
• 2、Socketb功能；
• 3、自定义DNS；
• 4、软流控XON/XOFF；
• 5、串口AT指令设置；
• 6、丰富Modbus网关功能；

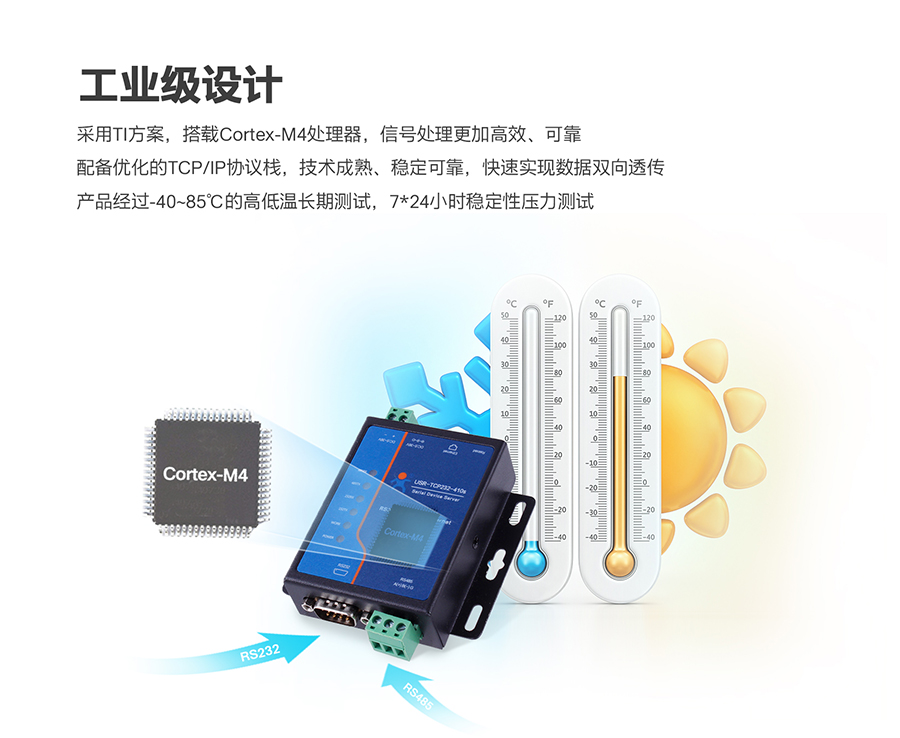

工业应用

所有元器件均按工业级标准选择，产品经过高低温试验箱-40~85℃的长期测试。 485增加：防雷管、保险丝过流保护、TVS防静电防护；

网口拥有2KV电磁隔离；

产品采用金属外壳屏蔽现场干扰；

串口服务器410S通过了：CE、FCC、ROHS

主控芯片采用TI（德州仪器）工业级方案，主频高达120M！高主频带来丰富的资源和性能提升。

单从芯片选择上讲，不管是产品的性价比还是稳定性，串口服务器410s都已经秒杀同价位所有对手了！

宽电压5~36V！完美适合各类工程的电压需求。采用接线端子供电，更牢固！

串口

波特率范围支持600bps~230.4K bps；

流控支持硬件流控（RTS/CTS）和软件流控（XON/XOFF）；

串口数据灵活分帧，支持按照数据时间间隔打包，支持按照数据长度打包；

485 120欧姆终端电阻可选

485特性：带32个终端，终端电阻120欧姆可选，1200米通讯距离。

支持网络发送有人同步波特率协议，动态改变串口服务器410s串口波特率、数据位、校验位、停止位。

适合与有人虚拟串口软件配套使用，虚拟串口软件串口参数改变，串口服务器410S串口参数同步改变。



点击查看利用虚拟串口和有人串口服务器实现PLC网络编程的案例：http://www.usr.cn/Case/13.html

网络

每路串口均支持2条网络链接，可将串口数据同时发送给2个目标服务器，适合数据备份、远程调试等应用场景。

410S拥有2路串口，支持最大向4个不同的目标服务器发送数据。

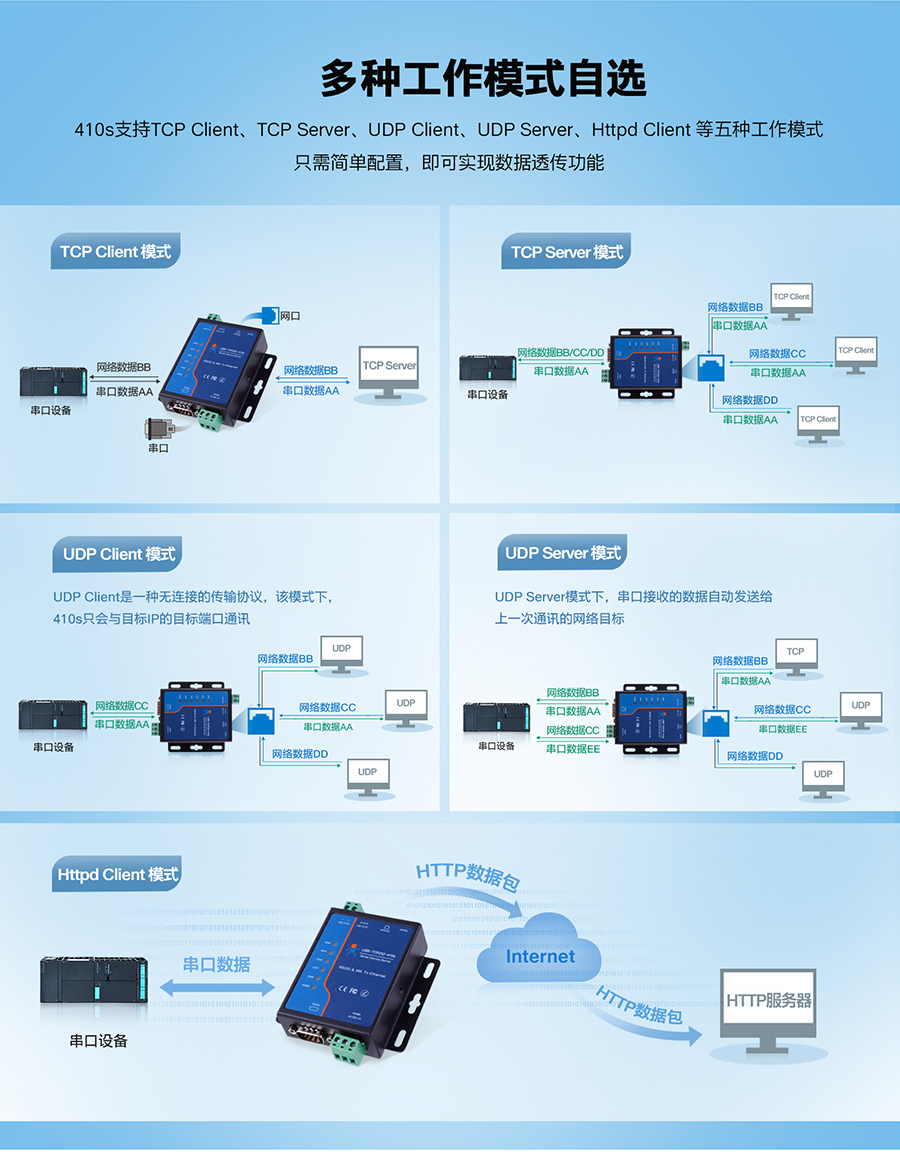

传统的串口转网络设备只提供TCP/UDP方式与服务器进行通讯，然而如何做好高效的TCP Server？

如何处理好多条链接逻辑？以及死链接的识别和处理等方面，对于非通讯领域的程序员来说，还是有很多技术门槛的。



串口联网服务器410S的Httpd client功能完美解决这个问题，只要按照格式向串口发送数据，

数据将以Http（GET/POST）方式直接提交给web服务器（如：apache、IIS、tomcat等），

普通的网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选！



详情请查看Httpd Client通讯案例：http://www.usr.cn/Case/30.html

根据UDP通讯改进的UDP Server模式，串口接收的数据自动发送给上一次通讯的网络目标。

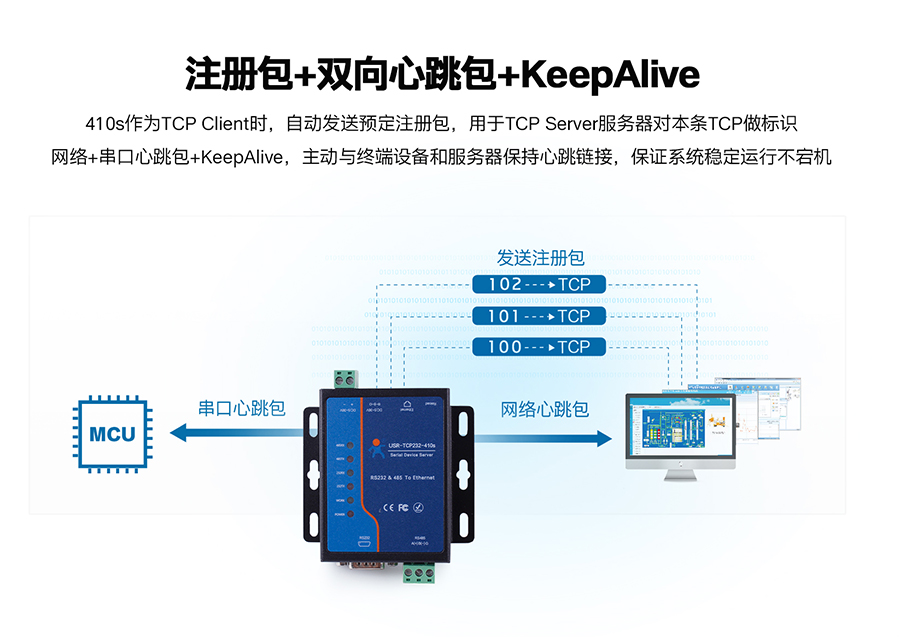

在TCP通讯中，如果网络目标突然断电或断网，串口服务器没有识别机制的话，就会成为死链接，一直认为TCP链接正常，从而造成数据丢包。

410S利用TCP协议底层数据包（KeepAlive）轻松识别死链接，并实现自动重连。

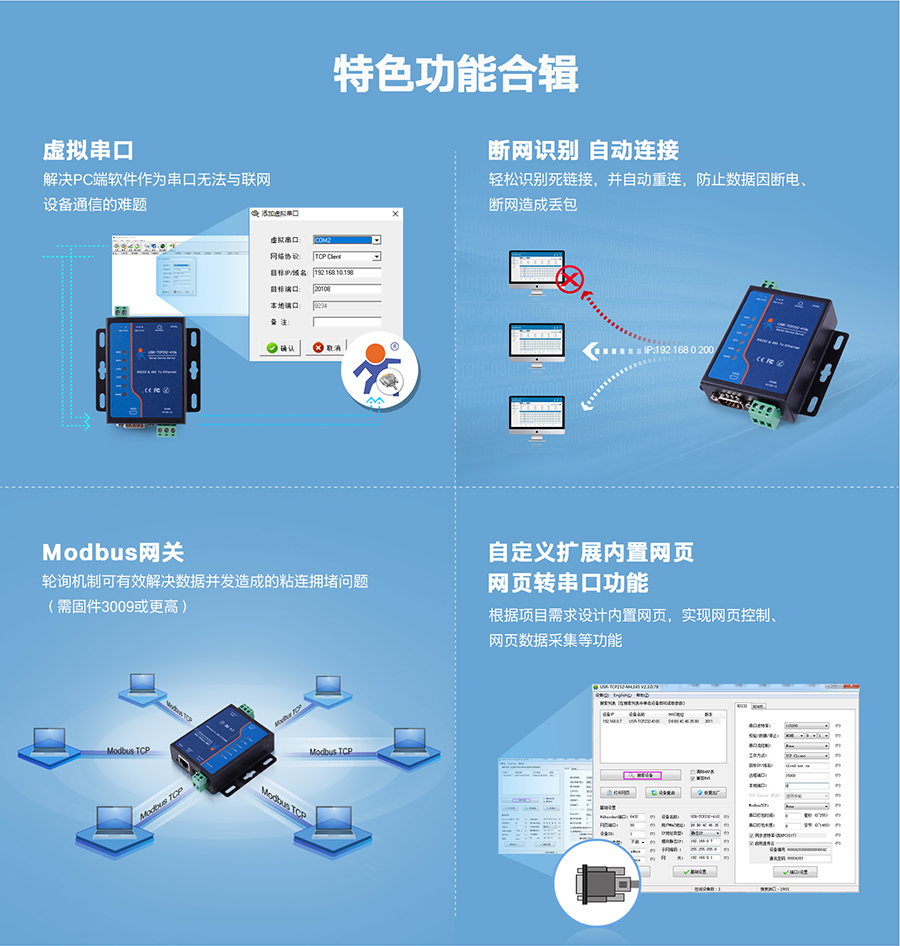

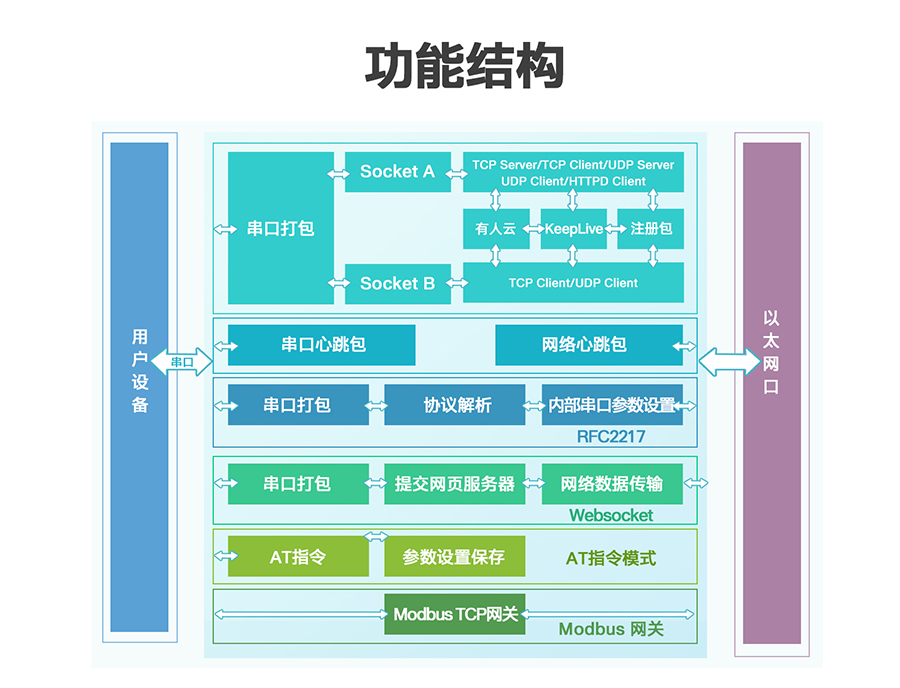

强大的软件功能

强大的“嵌入式开发能力”和“与客户共同成长”的服务理念，一直是“有人”的核心竞争力，

结合多年在联网通讯领域的经验积累和410s性能提升，送给用户将是出乎意料的经典之作。

串口服务器410S内置网页界面友好，右侧增加人性化的帮助提示。

内置网页同时支持用户自定义，用户根据自己的情况进行设计。

内置网页同时支持网页转串口功能，采用的是HTML5技术的Websocket，再结合自定义网页功能，

用户可以根据项目需求设计内置网页，实现网页控制、网页数据采集等功能。

串口服务器410s支持网络打印功能，计算机通过添加网络打印设备，键入串口服务器IP和端口，立刻实现网络远程打印。

Modbus网关

支持Modbus轮询机制（需固件3009或更高），当多个设备同时查询时，

轮询机制解决数据并发造成的粘连拥堵问题。

利用Cortex-M4内核的MCU，高达120MHz主频能够稳定支持用户实现众多自定义功能，

实现嵌入式计算机的简单功能。

支持四种配置方式：串口AT指令、串口指令、网络协议、网页配置。

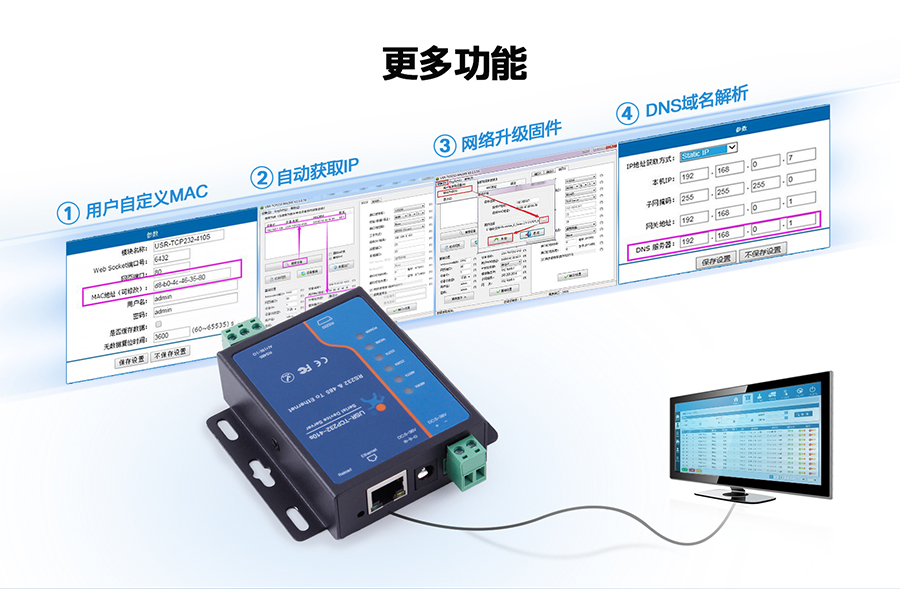

更多功能

自定义MAC：“有人”每台串口服务器出厂默认为全球唯一MAC地址，同时也支持MAC地址用户自定义；

网络升级：利用上位机设置软件，支持网络升级；

DHCP：支持IP自动获取功能；

配套软件

虚拟串口软件（USR-VCOM）将TCP/UDP网络通讯映射成本机虚拟串口，

应用程序通过访问虚拟串口就可以向网络设备发送数据，实现远程控制、数据采集等应用。

有人首创虚拟串口软件“自动创建”功能，一键连接串口服务器！

410S支持有人透传云服务，轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输，

应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

有人透传云免费开放，更多详情：cloud.usr.cn

• 提供串口服务器上位机设置软件；
• 提供VB/Delphi/C#/Borland C++/IOS/Android网络编程Demo教程；
• 提供Windows/IOS/Android串口网络调试助手；

应用说明

应用一：远程管理多个串口通讯设备

应用二：利用网络延长串口通讯距离

应用三：利用虚拟串口软件（USR-VCOM）实现原串口程序远程控制设备

应用四：网络远程控制PLC案例

详情查看：http://www.usr.cn/Case/51.html

应用五：与组态软件应用案例

详情查看：http://www.usr.cn/Case/39.html

详情查看：http://www.usr.cn/Case/39.html



售后服务

有先进的在线客户支持中心（h.usr.cn）为您服务，工作时间10分钟内给出准确回复。

工作时间：法定工作日，周一至周五，8：30~12：30、13：30~17：30 对大客户还有专业的FAE团队为您现场支持！

产品参数

项 目		描 述
产品名称	USR-TCP232-410s
系统信息	处理器	Cortex-M4
	主频	120MHz
	Flash	512K字节
以太网	端口数	1
	接口标准	RJ45
	速率	10/100 Mbps，MDI/MDIX交叉直连自动切换
	保护	1.5KV电磁隔离，外壳隔离保护
	网络协议	IP，TCP，UDP，DHCP，DNS，HTTP，ARP，ICMP，Web socket，Httpd client
	接收缓存	最大支持16K字节缓存
串口	端口数	2（1路RS-232，1路RS-485，支持同时工作）
	接口标准	RS-232：DB9针式，RS-485：3线（A+ B- G）
	数据位	5,6，7,8
	停止位	1,2
	校验位	None，Even，Odd，Space，Mark
	波特率	RS-232：600 bps~230.4K bps，RS-485：600 bps ~ 1M bps
	流控	CTS/RTS
	缓存	收发各2K字节
	保护	RS-485：静电防护 2KV，防雷保护
	RS-485上下拉电阻	2.2 KΩ
软件	虚拟串口（USR-VCOM）	Windows 2000或更高（32位/64位）
	配置方式	内置网页，上位机设置软件，串口指令

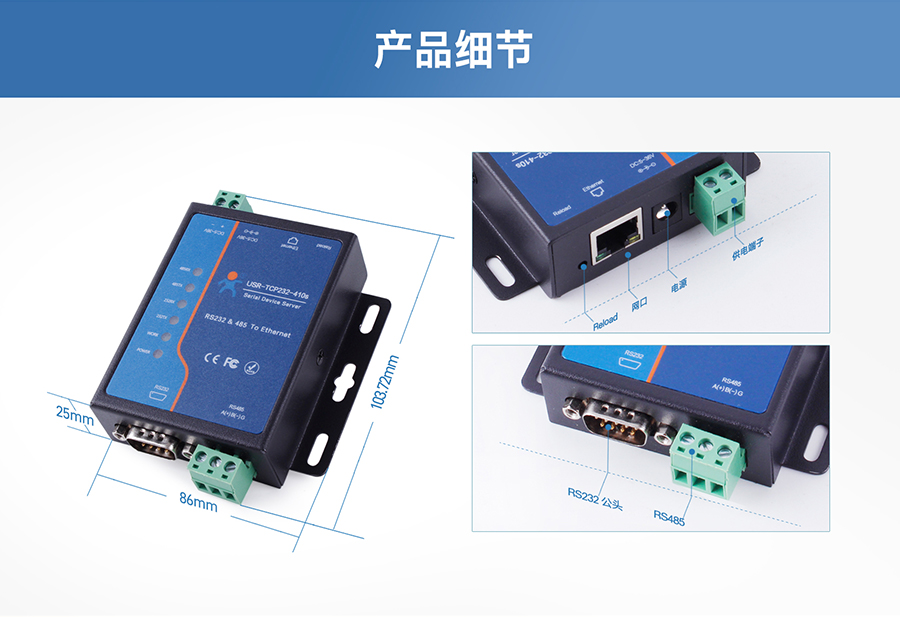

基本参数	尺寸	90 x 84 x 25（mm）含外壳以及端子
	工作温度	-40 ~ 85°C（工业级）
	保存环境	-40 ~ 105°C，5 ~ 95% RH（无凝露）
	输入电压	DC 5 ~ 36 V
	功耗	<1W
	工作电流	86.5mA（aver）@ 5V 44.3mA（aver）@ 12
更多	安规认证	CE(EMC+LVD) FCC ROHS KCC WEEE
	保修期	2年
	配件	5V1A高品质电源，公对母串口线，母对母串口线，1米网线
