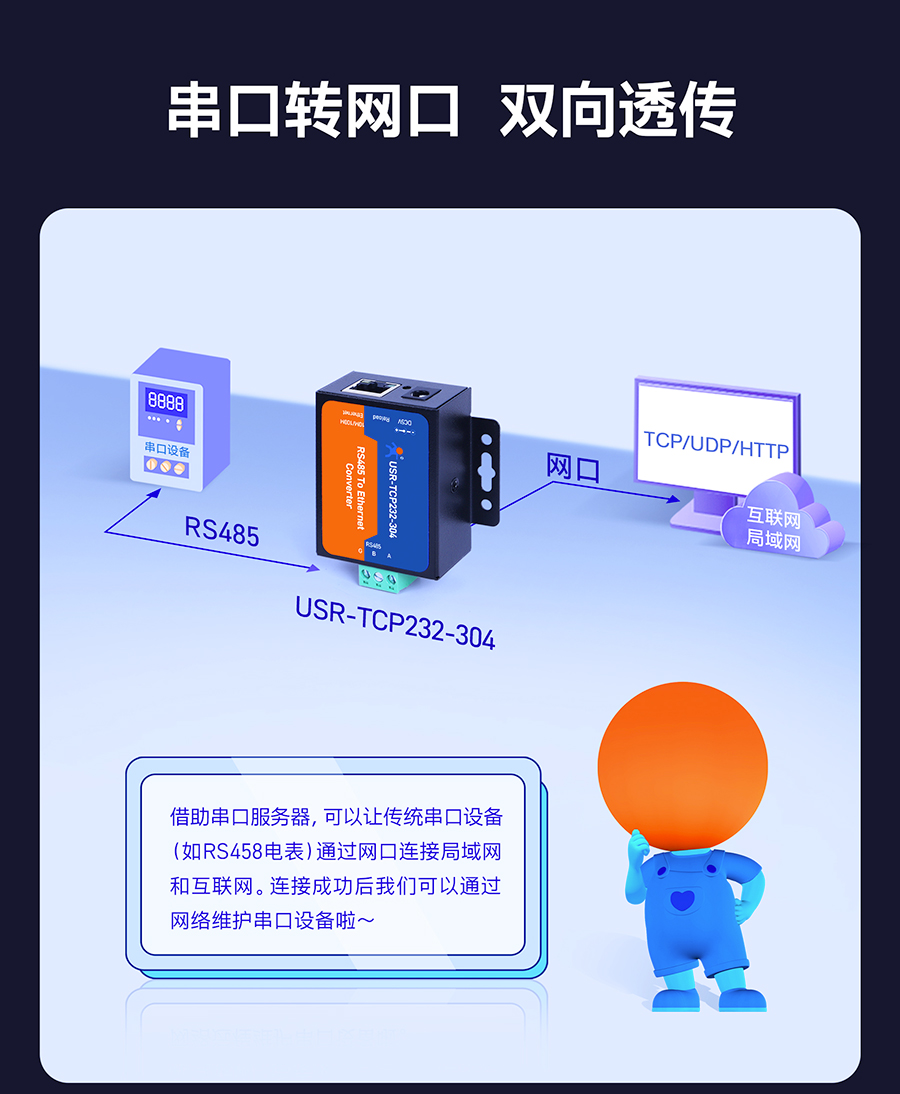

RS485单串口服务器

RS485串口转以太网 | 小体积 | 自动获取IP

  • 商城价:
  • 市场价:
  • 117.60 手机购买更便宜

累计评价

0

累计销量

0

  • 配  送:
  • 型  号:
  • USR-TCP232-304
  • 数  量:
  • - +
    库存:1000

看了又看换一换

商品名称:RS485单串口服务器

  • 货号:USR-TCP232-304



产品资料下载地址:http://www.usr.cn/Product/169.html



串口服务器RS232/485/422转以太网 设备联网 双串口服务器  串口服务器RS232/485/422转以太网 设备联网 双串口服务器
串口服务器RS232/485/422转以太网 设备联网 双串口服务器

基本功能

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

工业级硬件设计

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

采用TI(德州仪器)芯片

串口服务器RS232/485/422转以太网 设备联网 双串口服务器
串口服务器RS232/485/422转以太网 设备联网 双串口服务器

强大的串口

波特率范围支持600bps~230.4K bps;
流控支持硬件流控(RTS/CTS)
和软件流控(XON/XOFF);
串口数据灵活分帧。

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

RS232/485/422灵活切换

串口服务器RS232/485/422转以太网 设备联网 双串口服务器
串口服务器RS232/485/422转以太网 设备联网 双串口服务器

电源防反接
宽电压(5-36V)

适合各类工控现场电压需求

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

产品功能结构框图

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

工作模式

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

TCP Server 模式

串口服务器监听设定的端口并等待TCP客户端连接。
串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端。

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

TCP Client 模式

串口服务器向设定的IP地址发起TCP链接,若链接失败,串口服务器将不断尝试重连直到成功。
若链接成功,服务端就可以与串口设备双向透明传输数据。

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

UDP模式

串口服务器将串口设备的数据通过UDP包的形式发送给指定的IP网络设备。
串口服务器同时监听端口,将所有接收的数据转发给串口设备。

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

HTTPD Client模式

支持串口数据HTTP(GET/POST)方式提交至指定服务器

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

WebSocket

支持WebSocket Sever,
利用网页HTML5的Websocket与设备建立Websocket链接,
设备内置网页与串口双向透传数据。
客户可以结合自定义网页功能和WebSocket功能
实现产品内置网页展示实时数据、网页控制功能

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

特色功能

Socket b功能

网络心跳包:N520支持第二路网络链接,适合将数据向两个服务器发送的需求,
用于数据备份、远程异常诊断等需求的用户。

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

串口网络心跳包

服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。
串口心跳包:服务器通知串口设备处于活跃状态,也可用于主动抓取传感器的数据。

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

支持modbus网关

Modbus RTU透传
Modbus ASCII透传

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

[ 更多功能 ]

自定义网页、同步波特率、网络打印、注册包机制、
透传云、Modbus 轮询机制

串口服务器RS232/485/422转以太网 设备联网 双串口服务器
四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

应用案例

四串口服务器 多路串口服务器 RS232/485/422串口转以太网转换器

[无人值守称重]

将串口服务器N520连接道闸,控制中心通过以太网远程控制道闸开关。
同时,N520也支持与车牌抓拍串口摄像头、称重仪表、LED提示屏、RFID读卡器、
车辆感应线圈、票据打印机等无人值守称重设备结合使用。

串口服务器RS232/485/422转以太网 设备联网 双串口服务器

分类

参数

数值

硬件参数

工作电压

DC 5~36V

工作电流

95mA@5V

网口规格

RJ45、10/100Mbps、交叉直连自适应

串口波特率

600-230.4K(bps)

软件参数

网络协议

IPV4, TCP/UDP

IP获取方式

静态IP、DHCP

域名解析

支持

用户配置

软件配置,网页配置

简单透传方式

TCP Server/TCP client/UDP Server/UDP Client

Modbus

支持Modbus网关

网页转串口

支持WebSocket通信方式的网页转串口

自定义网页

支持

类RFC2217

支持

Httpd Client

支持

TCP Server连接

支持最多8路TCP连接

网络缓存

发送:16Kbyte;接收:16Kbyte;

串口缓存

发送:2Kbyte;接收:2Kbyte;

平均传输延时

<10ms

配套软件

虚拟串口、透传云、参数设置软件

其他

认证

CE、FCC、ROHS

可靠等级

1.5KV电磁隔离

尺寸

33.0x19.0x19.2 mm(L*W*H)

工作温度

-40~85℃

存储温度

-45~105℃

工作湿度

5%~95% RH(无凝露)

存储湿度

5%~95% RH(无凝露)

发货配件

包装

静电泡沫
