商品名称：HMI人机界面
|
H3000系列参数 | |||
| 型号 | USR-H3043C-485 | USR-H3070C-485 | USR-H3100C-485 |
| 性能规格 | |||
| 液晶屏 | 4.3”TFT | 7”TFT | 10.1”TFT |
| 分辨率 | 480x272 | 800x480 | 1024x600 |
| 显示色彩 | 26万色 | 26万色 | 26万色 |
| 显示亮度 | 300 cd/m2 | 250 cd/m2 | 250 cd/m2 |
| 背光类型 | LED （支持背光调节） | LED （支持背光调节） | LED （支持背光调节） |
| 液晶寿命 | 2万小时 | 2万小时 | 2万小时 |
| 触摸类型 | 4线式工业电阻触摸屏（表面硬度4H） | 4线式工业电阻触摸屏（表面硬度4H） | 4线式工业电阻触摸屏（表面硬度4H） |
| 处理器 | ARM9 32-bit 600MHz主频 | ARM9 32-bit 600MHz主频 | ARM9 32-bit 600MHz主频 |
| 存储 | 16Mbyte SPI Nor Flash+8MB DDR | 16Mbyte SPI Nor Flash+8MB DDR | 128Mbyte SPI Nor Flash+32MB DDR |
| USB端口 | 1个USB2.0 Device端口 | 1个USB2.0 Device端口 | 1个USB2.0 Device端口 |
| 通讯端口 | 串口1：支持RS485 | 串口1：支持RS485 | 串口1：支持RS485 |
| 蜂鸣器 | 有 | 有 | 有 |
| 程序下载方式 | USB，SD卡 下载 | USB，SD卡 下载 | USB，SD卡 ,U盘下载 |
| 上位机编程软件 | USRHMITools | USRHMITools | USRHMITools |
| 电气规格 | |||
| 额定功率 | ＜2W | 3.6W | 3.5W |
| 供电电源 | DC 10-30V | DC 10-30V | DC 10-30V |
| 电源保护 | 具备+/-3KV雷击浪涌保护能力 | 具备+/-3KV雷击浪涌保护能力 | 具备+/-3KV雷击浪涌保护能力 |
| 允许失电 | <5ms | <5ms | <5ms |
| 结构特性 | 结构特性 | 结构特性 | |
| 外壳颜色 | 黑色 | 黑色 | 黑色 |
| 外壳材料 | ABS+PC塑料 | ABS+PC塑料 | ABS+PC塑料 |
| 外形尺寸 | 138×86×26(mm) | 203×149×30(mm) | 267×180×34(mm) |
| 开孔尺寸 | 132×80(mm) | 192×138(mm) | 257×170(mm) |
| 重量 | 168g | 400g | 745g |
| 环境规格 | |||
| 工作温度 | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ |
| 工作湿度 | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) |
| 存储温度 | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ |
| 存储湿度 | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) |
| 抗震性能 | 10~25Hz(X、Y、Z方向2G/30分钟) | 10~25Hz(X、Y、Z方向2G/30分钟) | 10~25Hz(X、Y、Z方向2G/30分钟) |
| 冷却方式 | 自然风冷 | 自然风冷 | 自然风冷 |
| 前面板防护等级 | 符合IP65认证(4208-93) | 符合IP65认证(4208-93) | 符合IP65认证(4208-93) |
H5000系列参数 | |||
| 型号 | USR-H5043E | USR-H5070E | USR-H5100E |
| 性能规格 | |||
| 液晶屏 | 4.3”TFT | 7”TFT | 10.1”TFT |
| 分辨率 | 480x272 | 800x480 | 1024x600 |
| 显示色彩 | 1677万色 | 1677万色 | 1677万色 |
| 显示亮度 | 300 cd/m2 | 400cd/m2 | 250 cd/m2 |
| 背光类型 | LED （支持背光调节） | LED （支持背光调节） | LED （支持背光调节） |
| 液晶寿命 | 2万小时 | 2万小时 | 2万小时 |
| 触摸类型 | 4线式工业电阻触摸屏（表面硬度4H） | 4线式工业电阻触摸屏（表面硬度4H） | 4线式工业电阻触摸屏（表面硬度4H） |
| 处理器 | 64-bit 1GHz主频 | 64-bit 1GHz主频 | 64-bit 1GHz主频 |
| 存储 | 128Mbyte SPI Nand Flash+64MB DDR | 128Mbyte SPI Nand Flash+64MB DDR | 128Mbyte SPI Nor Flash+32MB DDR |
| 以太网 | 支持 | 支持 | 支持 |
| USB端口 | 1个USB2.0 Device端口(TYPE-C USB升级端口) ，1个USB2.0 HOST端口 (U盘升级端口) | 1个USB2.0 Device端口(TYPE-C USB升级端口)， 1个USB2.0 HOST端口 (U盘升级端口) | 1个USB2.0 Device端口(TYPE-C USB升级端口)， 1个USB2.0 HOST端口 (U盘升级端口) |

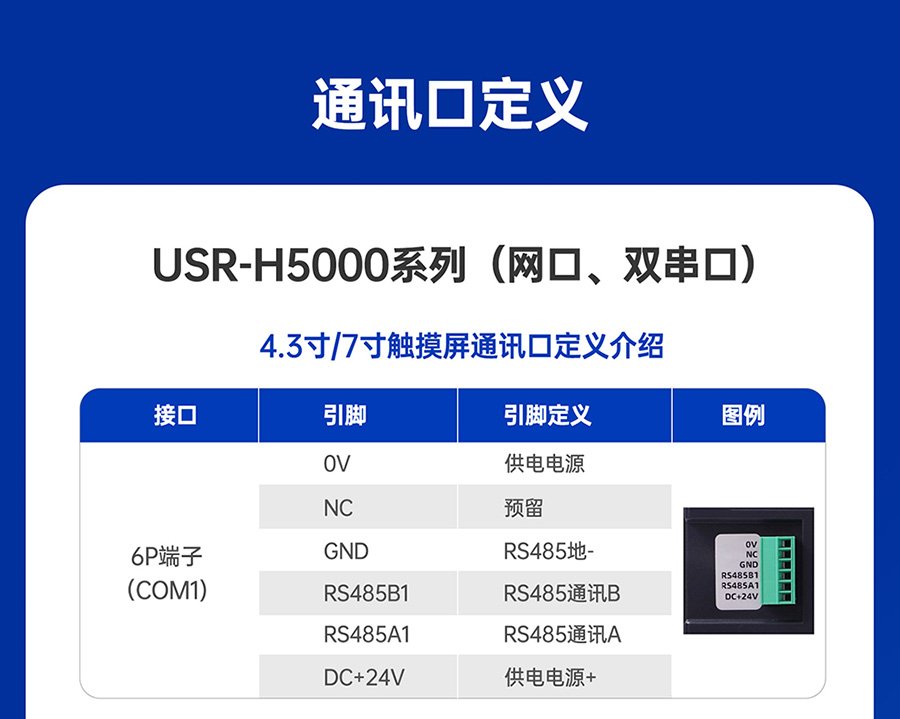

| 通讯端口 | 串口1:RS232/RS485/RS422 | 串口1:RS232/RS485/RS422 串口2:RS485 | 串口1:RS232/RS485/RS422 串口2:RS485 |
| 蜂鸣器 | 有 | 有 | 有 |
| 程序下载方式 | USB/SD卡/U盘下载 | USB/SD卡/U盘下载 | USB/SD卡/U盘下载 |
| 上位机编程软件 | USRHMIToolsPro | USRHMIToolsPro | USRHMIToolsPro |
| 电气规格 | |||
| 额定功率 | 2W | 3.5W | 3.5W |
| 供电电源 | DC 19-30V | DC 19-30V | DC 19-30V |
| 电源保护 | 具备+/-3KV雷击浪涌保护能力 | 具备+/-3KV雷击浪涌保护能力 | 具备+/-3KV雷击浪涌保护能力 |
| 允许失电 | <5ms | <5ms | <5ms |
| 结构特性 | 结构特性 | 结构特性 | |
| 外壳颜色 | 黑色 | 黑色 | 黑色 |
| 外壳材料 | ABS+PC塑料 | ABS+PC塑料 | ABS+PC塑料 |
| 外形尺寸 | 140×98×29(mm) | 203×149×34(mm) | 267×180×34(mm) |
| 开孔尺寸 | 132×80(mm) | 192×138(mm) | 257×170(mm) |
| 重量 | 207g | 492g | 775.5g |
| 环境规格 | |||
| 工作温度 | -10℃~50℃ | -10℃~50℃ | -10℃~50℃ |
| 工作湿度 | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) |
| 存储温度 | -30℃~70℃ | -30℃~70℃ | -30℃~70℃ |
| 存储湿度 | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) | 10~90%RH(无冷凝) |
| 抗震性能 | 10~25Hz(X、Y、Z方向2G/30分钟) | 10~25Hz(X、Y、Z方向2G/30分钟) | 10~25Hz(X、Y、Z方向2G/30分钟) |
| 冷却方式 | 自然风冷 | 自然风冷 | 自然风冷 |
| 前面板防护等级 | 符合IP65认证(4208-93) | 符合IP65认证(4208-93) | 符合IP65认证(4208-93) |
