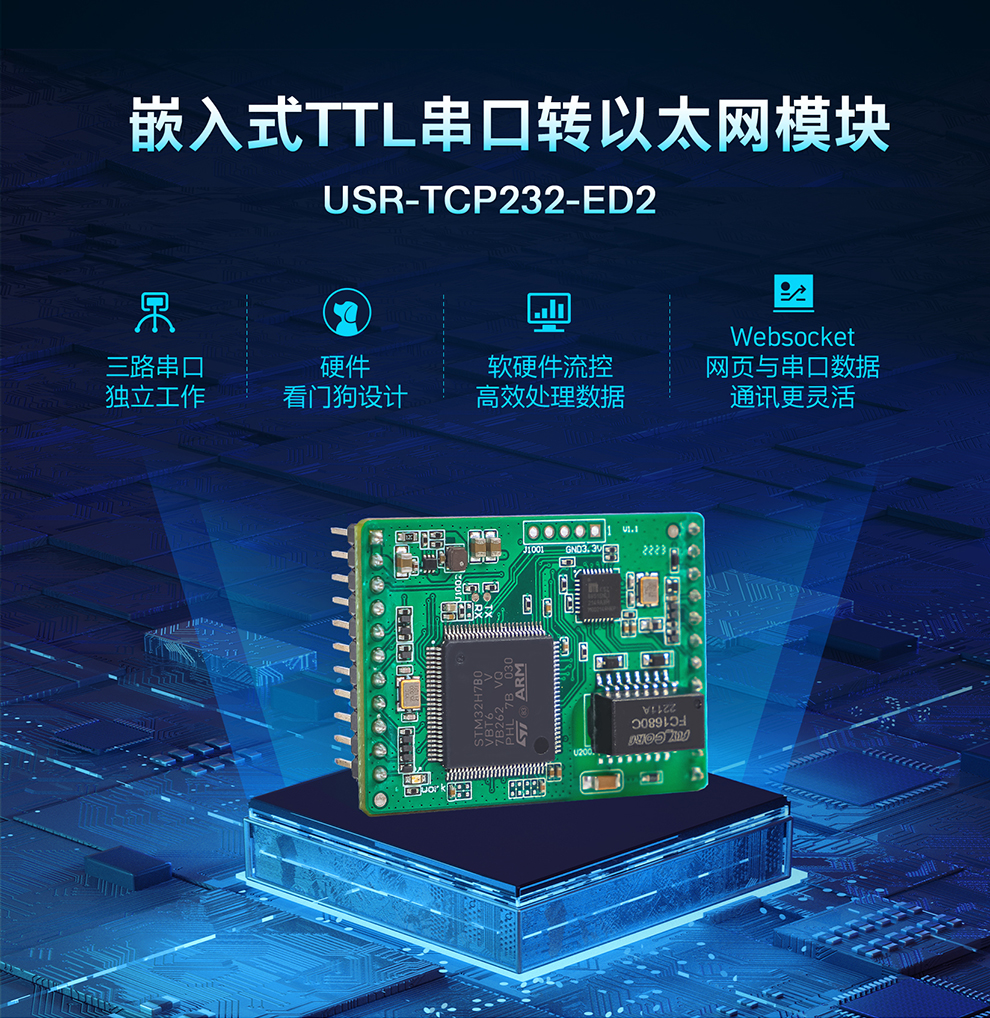

三串口以太网模块

TTL电平|支持DHCP|WEB配置

  • 促销价:
  • 原价:
  • 85.00 手机购买更方便

累计评价

0

累计销量

149

  • 配  送:
  • 型  号:
  • USR-TCP232-ED2
  • 数  量:
  • - +
    库存:99875

相关文章查看更多

商品名称:三串口以太网模块

  • 货号:USR-TCP232-ED2


产品资料下载地址:http://www.usr.cn/Product/128.html


串口转以太网模块 TTL电平 支持DHCP WEB配置 兼容周立功
三串口以太网模块新老版本对比

新老方案对比

三串口以太网模块的基本功能

基本功能

ED2用于实现TTL串口与以太网双向数据透明传输

三串口以太网模块功能结构

功能结构

三串口以太网模块工作模式多选

多种工作模式可选

ED2支持TCP Client、TCP Server、UDP Client、UDP Server、HTTP Client
五种工作模式,可根据使用场景灵活选择

TCP Client 模式

TCP Server 模式

UDP Client 模式

UDP Server 模式

三串口以太网模块HTTP Client 模式

HTTP Client 模式

TCP Client 模式

多种工作模式可选

ED2支持TCP Client、TCP Server、UDP Client、
   UDP Server、HTTP Client,五种工作模式,可根据使用场景灵活选择

TCP Client 模式

TCP Server 模式

TCP Server 模式

UDP Client 模式

UDP Client 模式

UDP Server 模式

UDP Server 模式

HTTP Client 模式

HTTP Client 模式

三串口以太网模块 硬件看门狗防护

硬件看门狗防护

集成硬件看门狗,二十四小时稳定运行不宕机

三串口以太网模块配置软件升级

配置软件升级

配置软件升级,可轻松实现跨网段参数配置,内置网页固件升级等功能,
页面更简洁,使用更便捷

三串口以太网模块 Modbus功能

Modbus网关功能

支持Modbus RTU与Modbus TCP协议互转,支持Modbus多主机轮询



规格参数



分类

参数

数值

 硬件参数

工作电压

VCC:3.0~3.6V,(3.3V最佳)

VDD:4.75~5.5V, (5.0V最佳)

工作电流

210mA@3.3V/175mA@5.0V

尺寸

44.5x31.8x15.4 mm(L*W*H)

封装形式

插针式封装

工作温度

-40~85℃

储存温度

-40~105℃

工作湿度

5%~95% RH(无凝露)

存储湿度

5%~95% RH(无凝露)

认证

CE、FCC、ROSH

 通信接口参数

网口规格

RJ45、10/100Mbps、交叉直连自适应

网口数量

1个

串口规格

TTL串口

串口数

3路串口

串口波特率

600-1M(bps)

数据位

7、8

校验位

None、Even、Odd

流控

硬件流控:RTS/CTS

软件流控:XON/XOFF

RS485上下拉电阻

2.2KΩ

 软件功能

网络协议

IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP

IP获取方式

静态IP、DHCP

域名解析

支持

Modbus网关

支持

网页转串口

支持WebSocket通信方式的网页转串口

HTTP Client

支持

UDP组播

支持

配置方式

配置软件、AT指令配置、网页配置

串口缓存

动态缓存、按包缓存

例:包长为10Byte时可缓存450包即4.5KB

包长为1460Byte时可缓存10包即14.6KB

网口缓存

48Kbyte
